Dog clutch - differential lock (page 3 of 4)

TRANSFER BOX - LT230SE

41-66

OVERHAUL

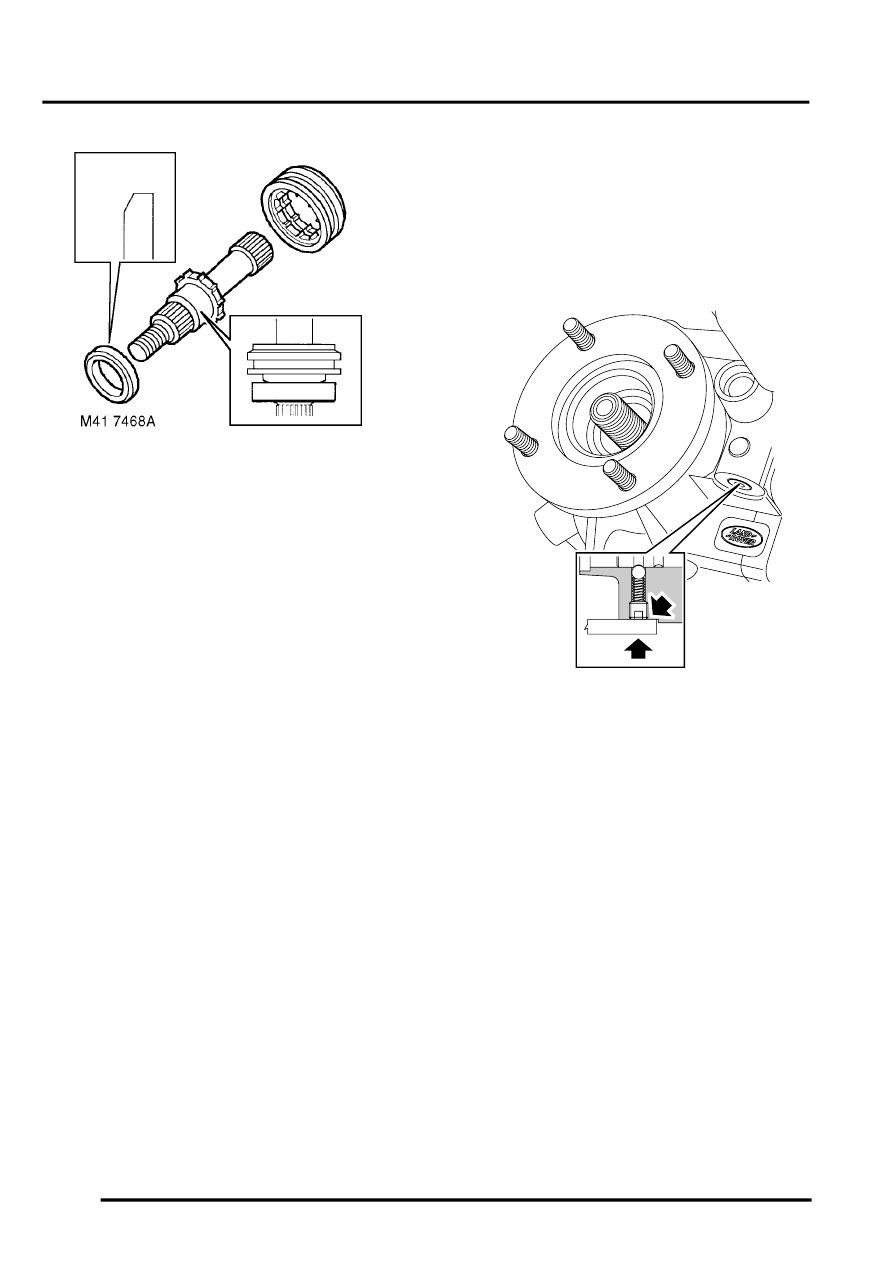

4. Fit bearing spacer to output shaft with  chamfer

on spacer towards threaded end.

5. Fit dog clutch with flange on clutch  facing

towards splined end.

6. Using a copper mallet, drive output  shaft into

bearing.

7. Compress differential lock selector  spring and

fit selector fork.

8. Position selector fork to groove in  dog clutch.
9. Fit differential lock selector shaft and locate in

housing  recess, rotate shaft until the two flats
for retaining clips are at right angles to  the
cover plate mating face.

10. Compress differential lock selector spring and

fit  retaining clips at each end of spring.

CAUTION: Ensure ends of spring are fully
seated in recess in clips.

11. Apply sealant, Part No. STC 4600 to front

output shaft housing.

12. Position housing ensuring that output  shaft and

dog clutch splines are correctly  engaged.

13. Apply sealant, Part No. STC 50552 to threads

of bolts.

14. Fit  front output shaft housing bolts and tighten

in a  diagonal sequence to 45 Nm (33 lbf.ft).

15. Apply sealant, Part No. STC 4600 to mating

face of high/low selector housing.

16. Position high/low selector housing to front

output housing ensuring that high/low selector
finger is located in groove in selector shaft.

17.  Position multiplug and selector cable brackets

to high/low selector housing

18. Apply sealant, Part No. STC 50552 to threads

of high/low selector housing bolts.

19. Fit bolts and  tighten to 25 Nm (18 lbf.ft).

20. Fit differential lock detent ball and spring.
21. Up to 03 Model Year: Apply sealant, Part No.

STC 50552 to threads of detent  plug.

22. Up to 03 Model Year: Fit and tighten detent

plug, then  unscrew 2 complete turns.

23. 03 Model Year onwards: Apply sealant, Part

No. STC 50552 to threads of differential lock
detent plug.

24. Fit differential lock detent ball and spring.

25. Fit detent plug and tighten until head of plug is

level with face of housing.

26. Using a suitable straight edge, check that head

of plug is correctly positioned, screw plug in or
out as necessary.

27. Lubricate and fit new 'O' rings to differential lock

selector housing.

28. Fit selector housing, ensure selector  finger is

located in shaft recess.

29. Position bracket to selector housing.
30. Apply sealant, Part No. STC 50552 to threads

of  selector housing bolts, fit bolts and tighten to
25 Nm (18 lbf.ft).

M41 7886
