Dog clutch - differential lock (page 2 of 4)

TRANSFER BOX - LT230SE

OVERHAUL

41-65

9. 03 Model Year onwards:Note position of

longest bolt and remove 8 bolts securing front
output shaft housing to main casing; remove
housing.

10. 03 Model Year onwards:Remove 3 bolts

securing differential lock selector housing and
bracket, remove housing.

11. 03 Model Year onwards:Remove and discard

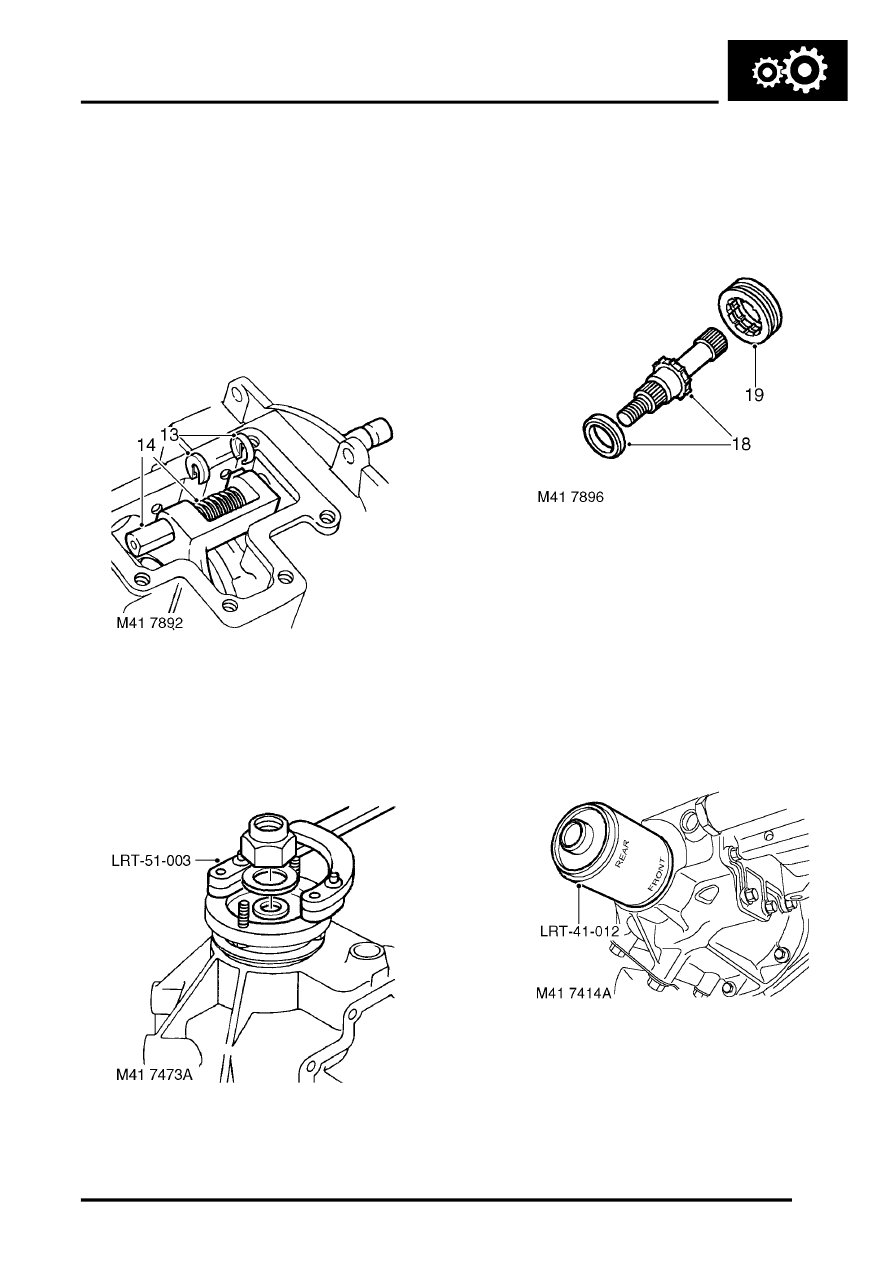

'O' rings from selector housing.

12. 03 Model Year onwards:Remove differential

lock detent plug, recover spring and ball.

13. Compress differential lock selector fork  spring

and remove retaining clips from each  end of
spring.

14. Withdraw differential lock selector  shaft from

front output housing, recover  spring and
remove selector fork.

15. Position tool LRT-51-003 to output  shaft drive

flange, remove and discard nut.

16. Remove and discard steel and felt washers.

Remove output shaft drive flange.

17. Using a copper mallet, drive output  shaft from

housing.

18. Noting its fitted position, remove bearing

spacer from output shaft.

19. Noting its fitted position, remove dog  clutch

from output  shaft.

20. Remove and discard oil seal from  housing.

Reassembly

1. Clean differential lock components. Remove all

traces of sealant from mating faces of
housings, side cover, bolt threads, detent plugs
and differential lock warning lamp switches.

2. Lubricate components with gearbox oil.

3. Using tool LRT-41-012, fit new output  shaft oil

seal.

CAUTION: Oil seal must be fitted dry.
