Dog clutch - differential lock

TRANSFER BOX - LT230SE

41-64

OVERHAUL

Dog clutch - differential lock

$% 41.20.23

Disassembly

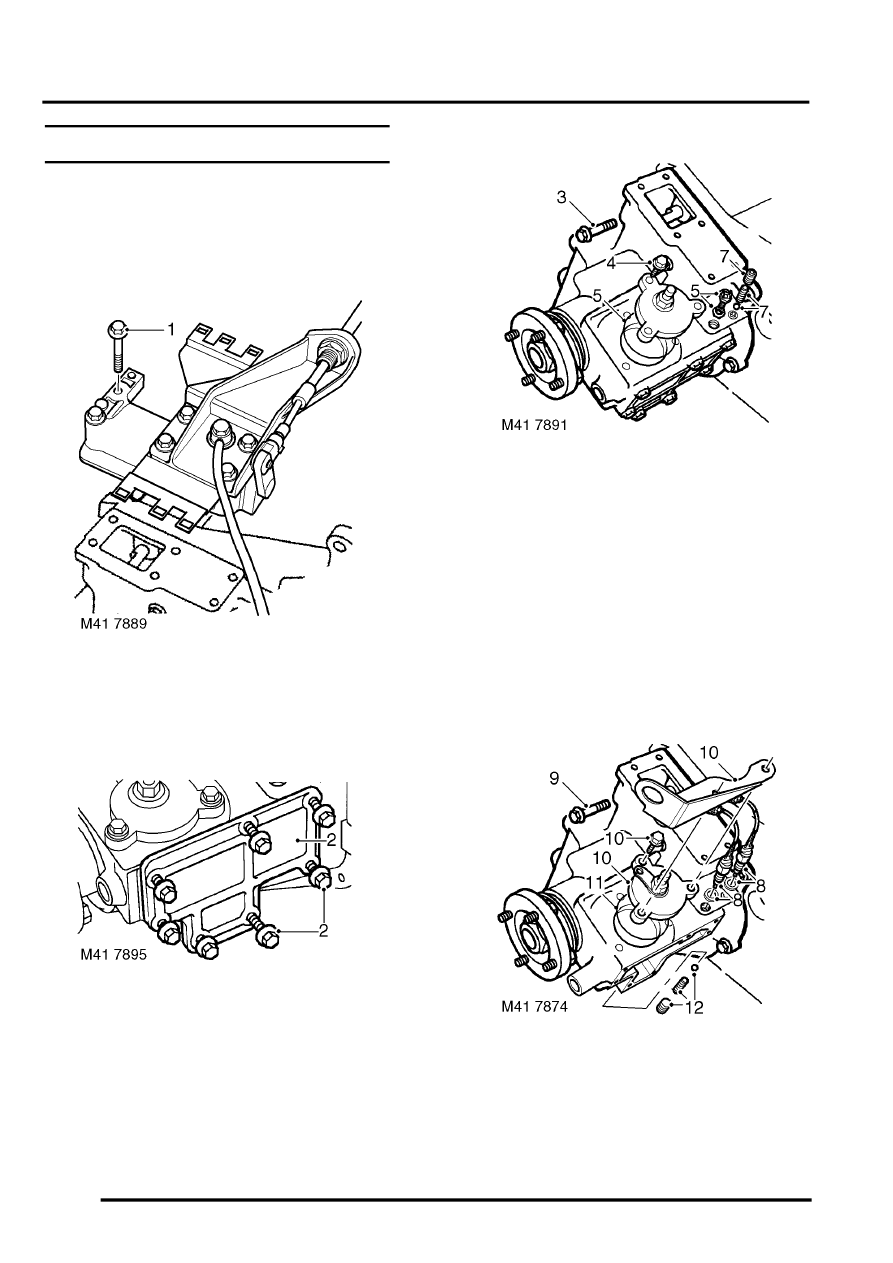

1. Remove 6 bolts securing high/low cross  shaft

housing, multiplug bracket and selector cable
bracket to front output shaft housing;  remove
brackets and housing.

2. Remove 7 bolts securing differential lock

selector side cover, remove side cover.

3. Up to 03 Model Year: Note position of longest

bolt and remove  8 bolts securing front output
shaft housing  to main casing and remove
housing.

4. Up to 03 Model Year: Remove 3 bolts securing

differential  lock selector housing and remove
housing.

5. Up to 03 Model Year: Remove and discard 'O'

rings from  selector housing.

6. Up to 03 Model Year: Remove differential

warning lamp switch and locknut.

7. Up to 03 Model Year: Remove Allen plug and

remove differential lock detent  spring and ball.

8. 03 Model Year onwards: Remove 2

differential warning lamp switches and sealing
washers.
