CHASSIS AND BODY DIMENSIONS (page 3 of 4)

CHASSIS AND BODY DIMENSIONS

BODY DIMENSIONS 77-1-15

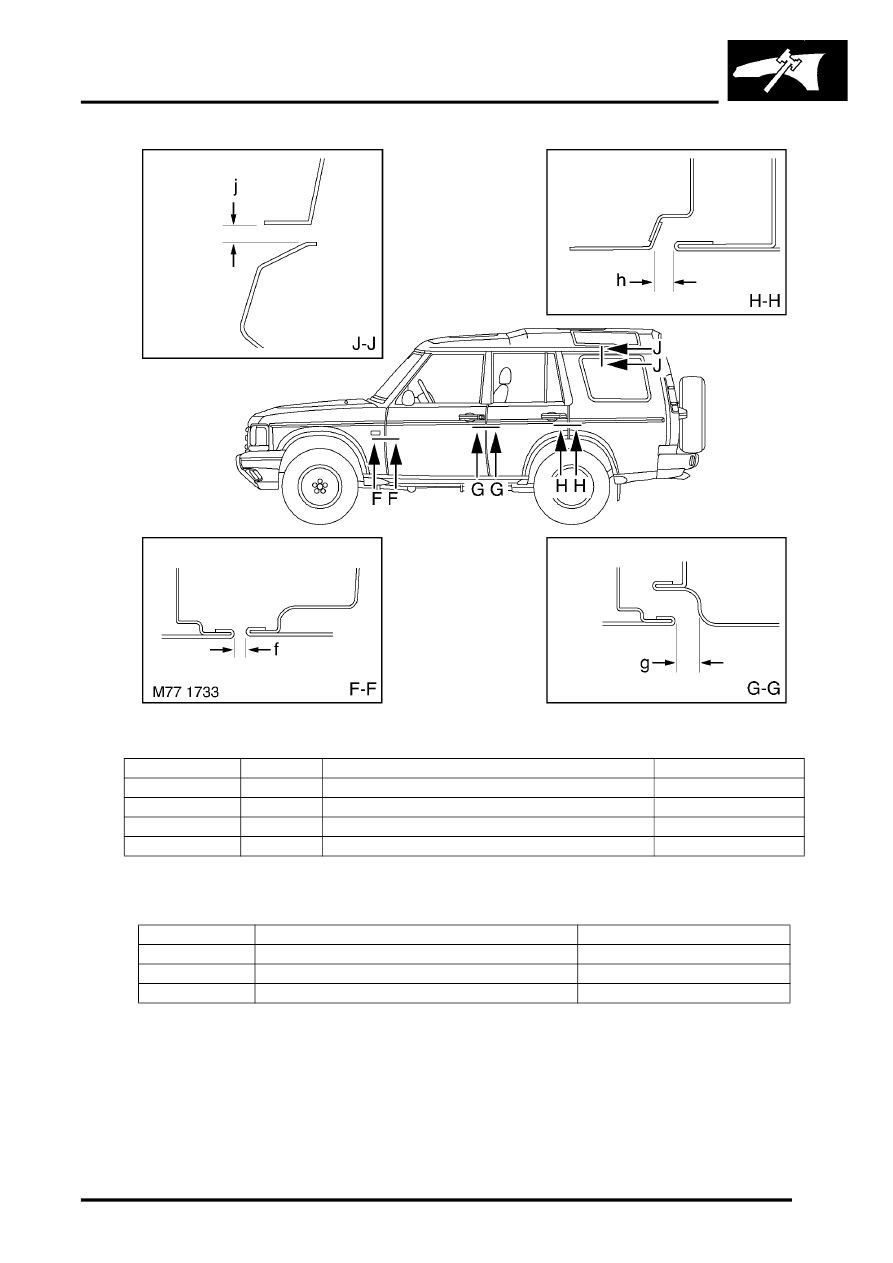

Side information

Gaps

The tolerance for gap 'f', 'g' and 'h' is

±

 1.0 (0.039), and for gap 'j' is

±

 2.0 (0.078).

Profiles

Section

Gap

Description

Dimension

F-F

f

Wing to front door

6.0 (0.236)

G-G

g

Front door to rear door

6.0 (0.236)

H-H

h

Rear door to panel body side

6.0 (0.236)

J-J

j

Panel body side to roof

3.0 (0.118)

Section

Description

Dimension

F-F

Profile of wing to front door

+1.0 (0.039) -0.0

G-G

Profile of front door to rear door

+1.0 (0.039) -0.0

H-H

Profile of rear door to panel body side

+1.0 (0.039) -0.0
