Intermediate gear assembly

TRANSFER BOX - LT230SE

OVERHAUL

41-43

OVERHAUL

Intermediate gear assembly

$% 41.20.10

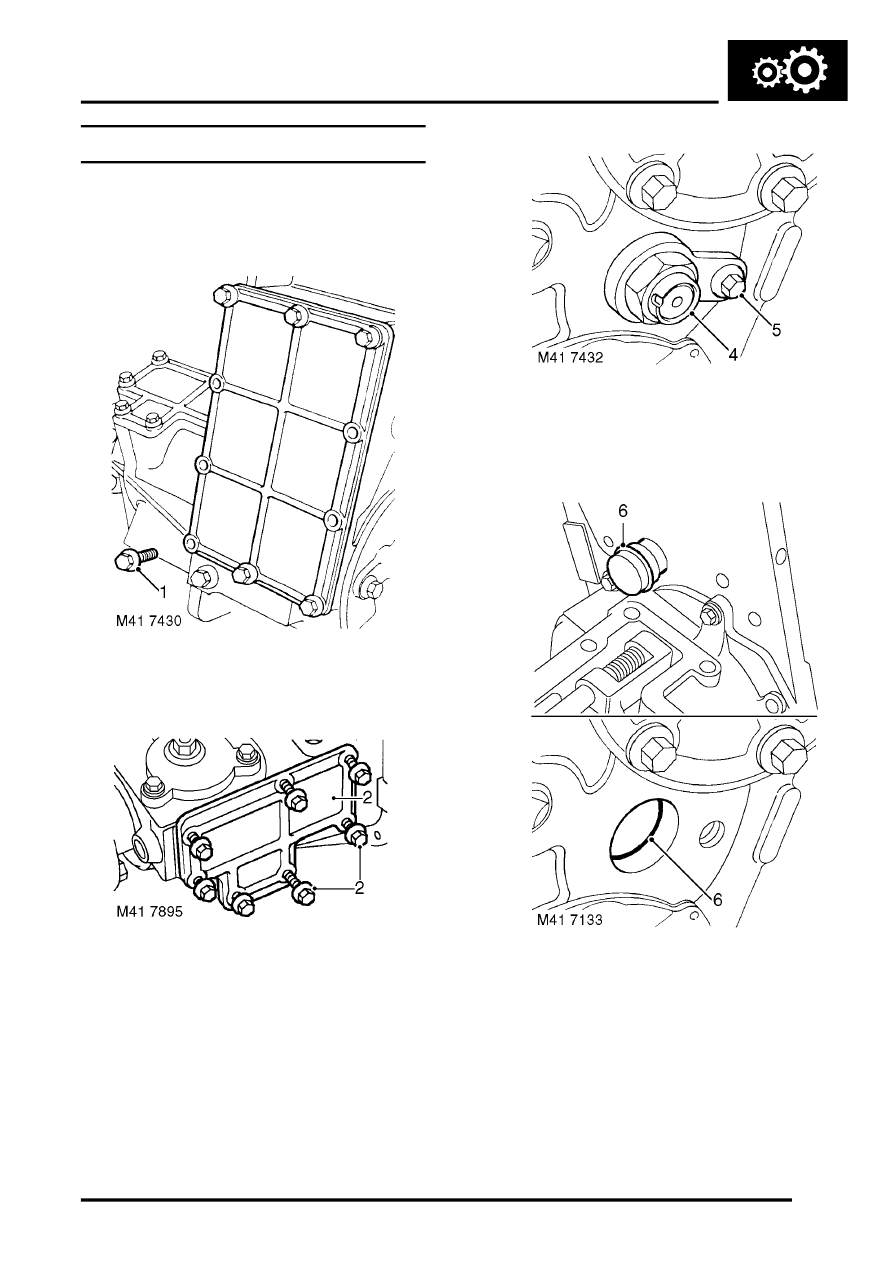

Disassembly

1. Remove and discard 10 bolts securing  bottom

cover, remove cover.

2. Remove 7 bolts securing  differential lock

selector side cover.

3. Remove side cover.

4. Release staking from intermediate shaft  nut,

remove and discard nut.

5. Remove bolt securing intermediate shaft

retaining plate, remove plate.

6. Remove intermediate shaft and discard  2 'O'

rings.
