Seal - rear output shaft

TRANSFER BOX - LT230SE

41-38

REPAIRS

Seal - rear output shaft

$% 41.20.54

Remove

1. Remove rear propeller shaft.

 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - rear.

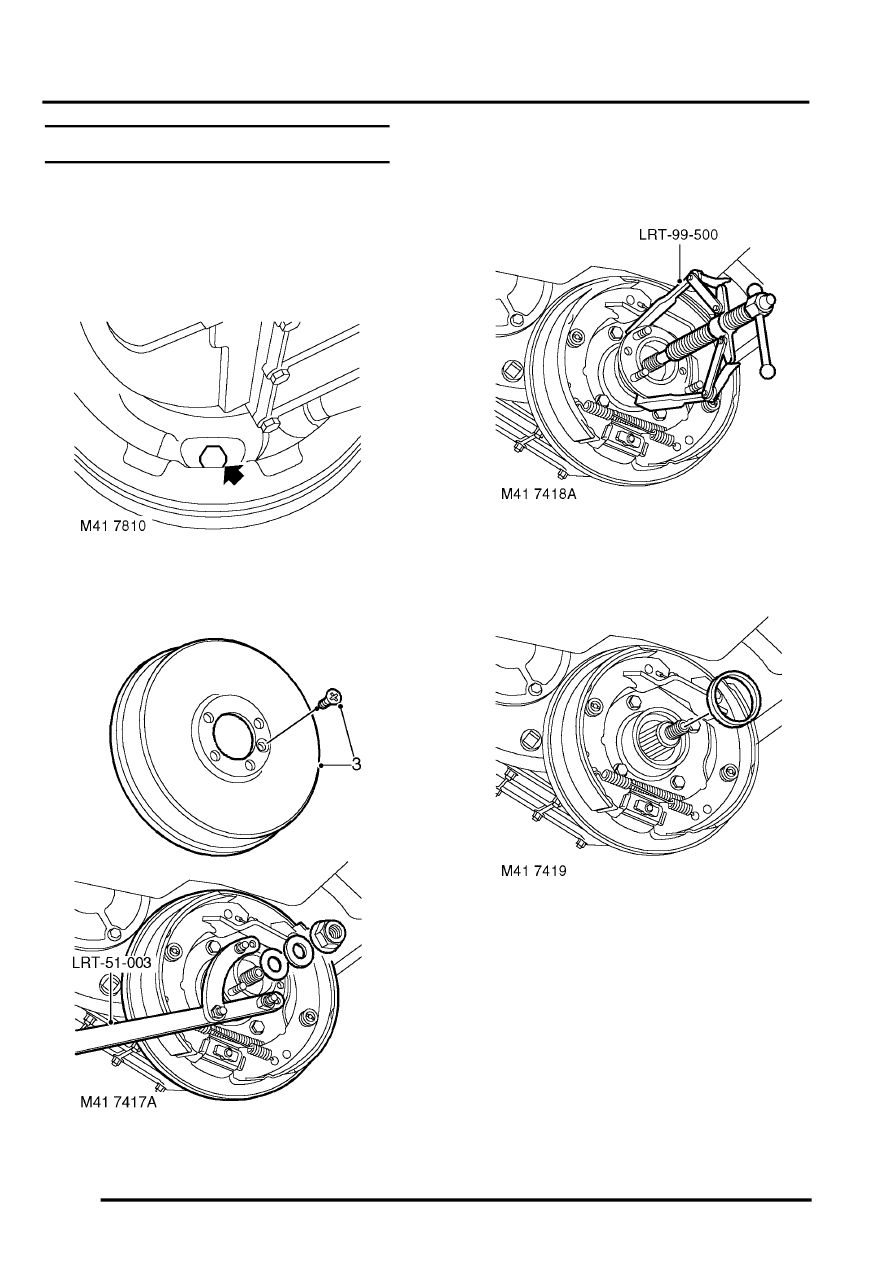

2. Loosen brake shoe adjuster bolt.

3. Remove screw securing handbrake drum.

4. Remove handbrake drum.
5. Restrain transfer box drive flange using tool

LRT-51-003. Remove and discard drive flange
nut, remove and discard steel and felt washers.

6. Using tool LRT-99-500 if necessary, remove

drive flange from transfer box.

7. Remove seal from transfer box.
