Seal - front output shaft (page 2 of 2)

TRANSFER BOX - LT230SE

REPAIRS

41-37

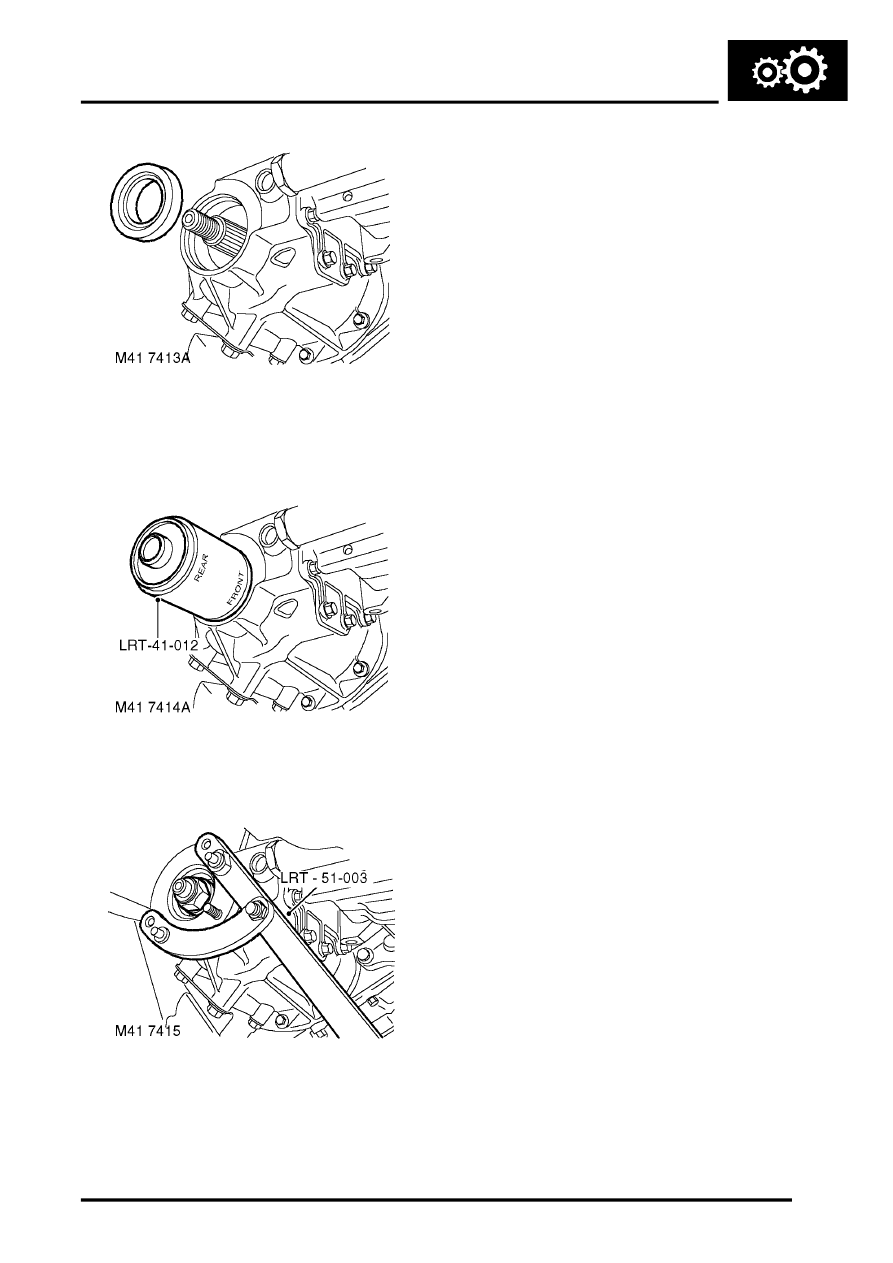

5. Remove seal from transfer box.

Refit

1. Clean seal mating faces.

2. Fit new seal using tool LRT-41-012.

CAUTION: Oil seal must be fitted dry.

3. Position drive flange, fit new felt and steel

washers.

4. Position tool LRT-51-003 and   tighten new

drive flange nut to 148 Nm (109 lbf.ft).

5. Fit propeller shaft.

 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - front.

6. Top-up transfer box oil.

 +

 MAINTENANCE, PROCEDURES,

Transfer box.
