Gasket - rear output shaft housing

TRANSFER BOX - LT230SE

REPAIRS

41-39

Refit

1. Clean seal mating faces.

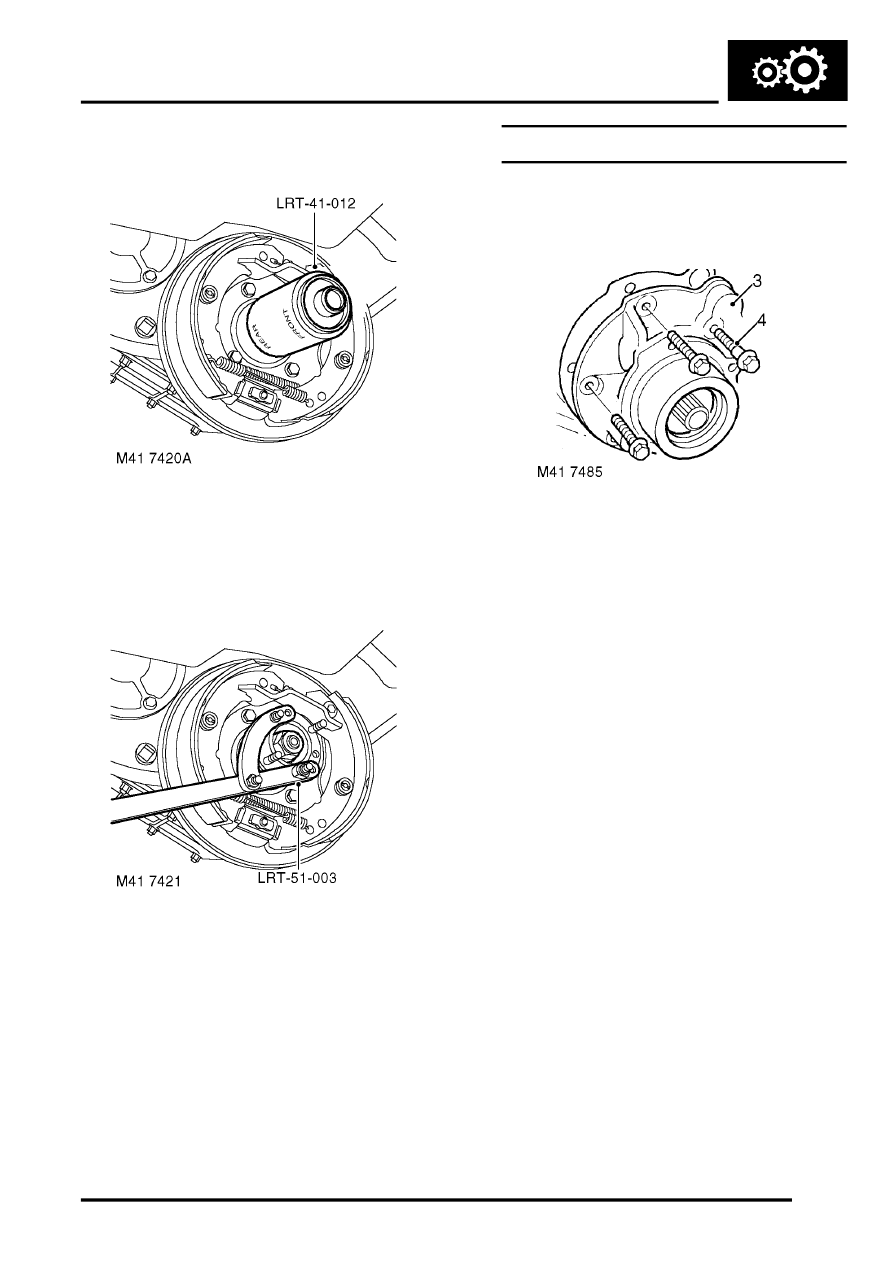

2. Fit new seal using tool LRT-41-012.

CAUTION: Oil seal must be fitted dry.

3. Position drive flange, fit new felt and steel

washers.

4. Position tool LRT-51-003 and    tighten new

drive flange nut to 148 Nm (109 lbf.ft).

5. Position handbrake drum and tighten screw.
6. Tighten  brake shoe adjuster bolt to 25 Nm (18

lbf.ft) then  loosen one and a half turns.

7. Check that brake drum is free to rotate.
8. Fit propeller shaft.



 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - front.

9. Top-up transfer box oil.



 +

 MAINTENANCE, PROCEDURES,

Transfer box.

Gasket - rear output shaft housing

$% 41.20.55

Remove

1. Drain transfer gearbox oil.



 +

 MAINTENANCE, PROCEDURES,

Transfer box.

2. Remove rear output shaft seal.



 +

 TRANSFER BOX - LT230SE,

REPAIRS, Seal - rear output shaft.

3. Mark output shaft housing to main casing  for

assembly purposes.

4. Note position of shoulder bolt, remove  6 bolts

securing housing to main casing.

Refit

1. Clean output shaft housing, mating face  on

main casing and sealant from bolt  threads.

2. Apply sealant, Part No. STC 4600 to mating

flange  on output shaft  housing.

3. Fit output shaft housing to main casing.
4. Apply sealant, Part No. STC 50552 to output

shaft housing bolt threads.

5. Fit output shaft housing bolts and tighten by

diagonal selection to 45 Nm  (33 lbf.ft).

6. Fit rear output shaft seal.



 +

 TRANSFER BOX - LT230SE,

REPAIRS, Seal - rear output shaft.

7. Fill transfer gearbox with oil.



 +

 MAINTENANCE, PROCEDURES,

Transfer box.
