Low gear - differential

TRANSFER BOX - LT230SE

41-70

OVERHAUL

7. Position dial gauge with stylus  contacting input

gear, push input gear  rearwards and zero
gauge.

8. Push input gear forwards and note gauge

reading.

9. Calculate thickness of shim required  using the

formula - A+B+C=D where:

l

A= Thickness of installed shim - 3.15 mm
(0.12 in)

l

B= Recorded end-float.

l

C= Required pre-load - 0.05 mm (0.002 in).

l

D= Thickness of shim required.

10. If an alternative shim is required to  establish

correct pre-load,  fit an alternative shim.  Shims
are available from 3.15 to 4.00 mm  (0.12 to
0.16 in) thickness, in increments of 0.05 mm
(0.002 in).

11. Remove 2 bolts, remove bearing housing  and

input gear.

12. Lubricate input gear and bearings with

recommended oil.

13. Position input gear into main casing.
14. Apply sealant, Part No. STC 4600to bearing

housing and cover.

15. Apply sealant, Part No. STC 50552 to threads

of cover bolts and stud nut.

16. Position bearing housing/cover, align reference

marks and tighten bolts and stud nut by
diagonal  selection to 45 Nm (33 lbf.ft).

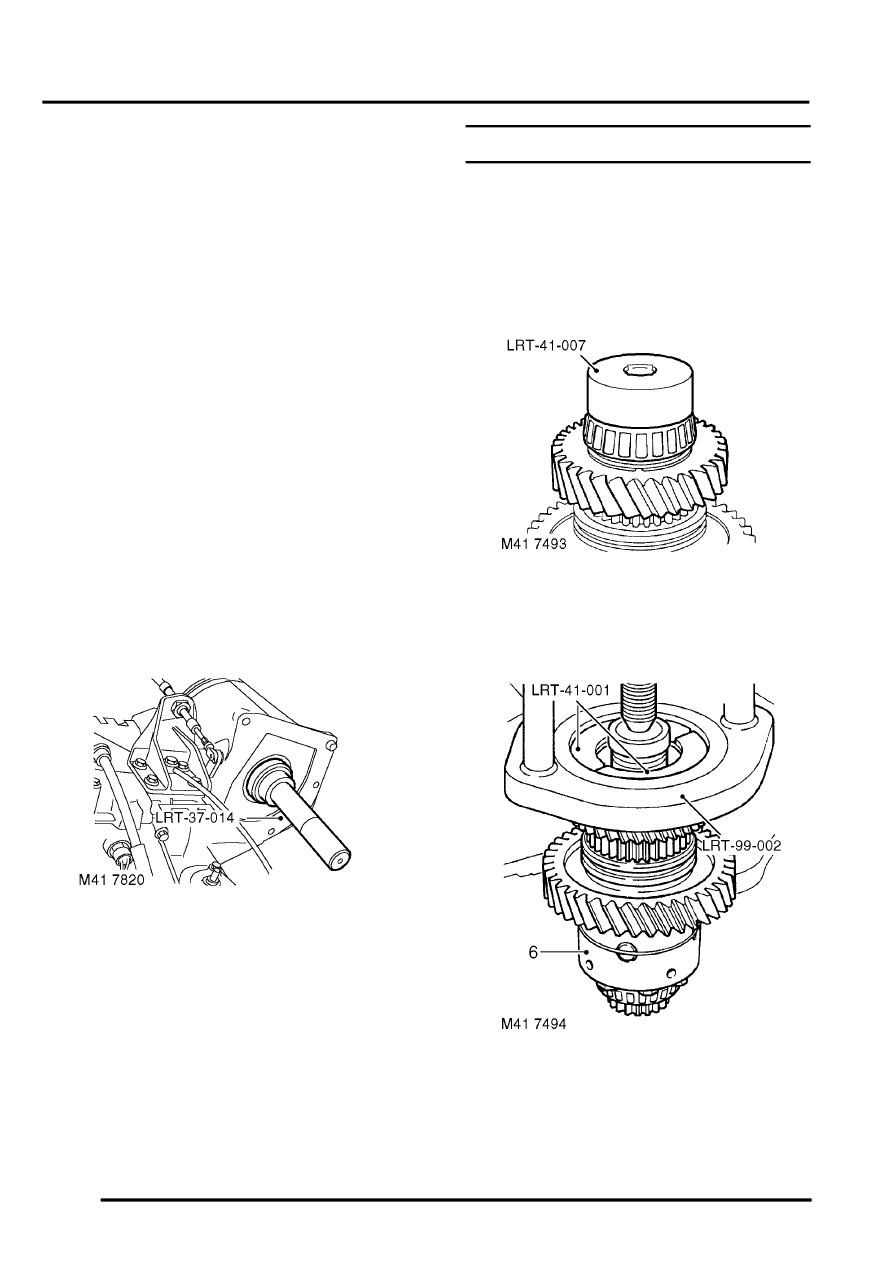

17. Using tool LRT-37-014  fit new input shaft oil

seal.

CAUTION: Oil seal must be fitted dry.

Low gear - differential

$% 41.20.62

Disassembly

1. Remove differential.

 +

 TRANSFER BOX - LT230SE,

OVERHAUL, Dog clutch - differential lock.

2. Secure differential in a soft jawed  vice.

3. Release staking from bearing retaining  nut.
4. Using tool LRT-41-007 remove and  discard

bearing retaining nut.

5. Position tool LRT-99-002. to a vice.
6. Position tool LRT-41-001 around rear

differential bearing, position differential  to tool
LRT-99-002  and press off  bearing.
