TRANSFER BOX - LT230SE (page 2 of 3)

TRANSFER BOX - LT230SE

OVERHAUL

41-71

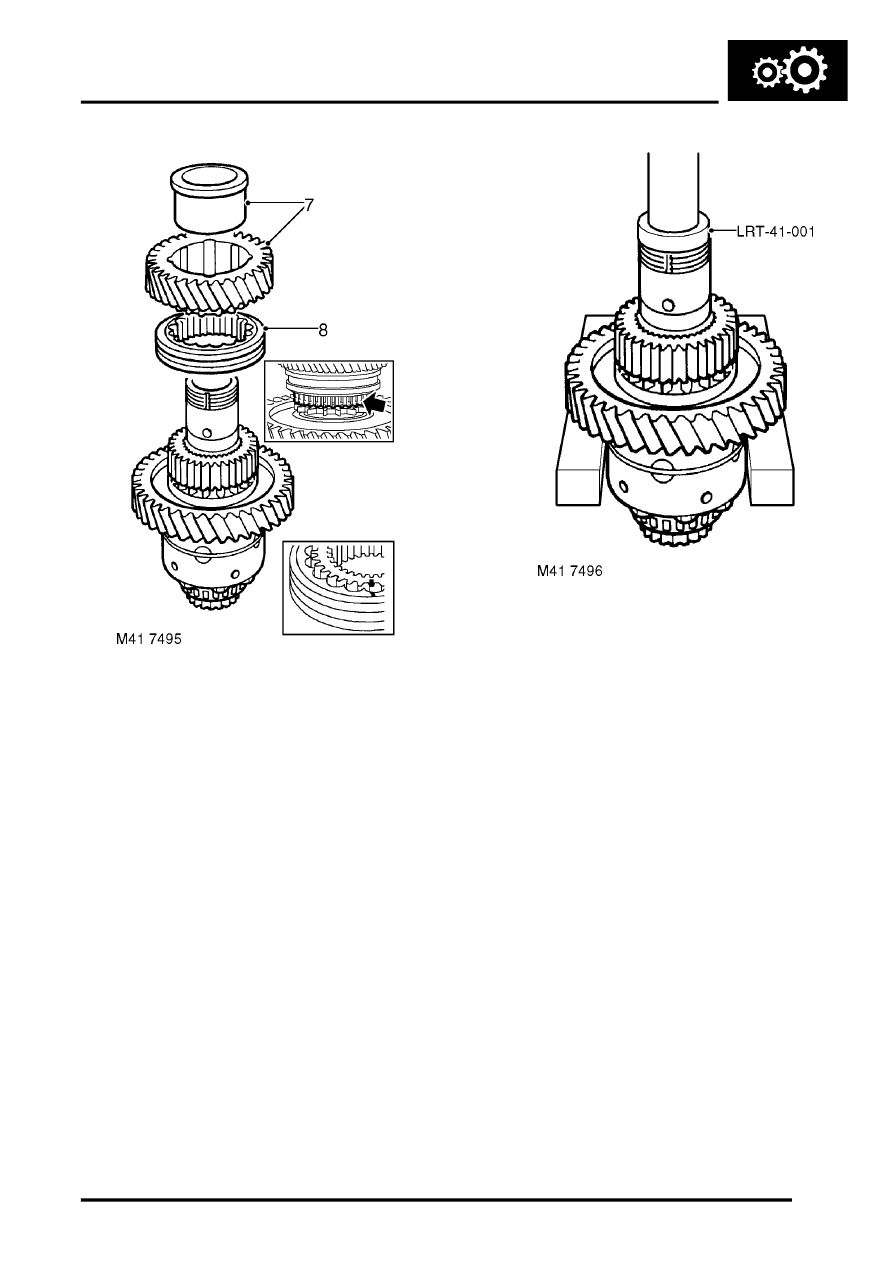

7. Remove high range gear and bush.
8. Make suitable alignment marks between  high/

low selector sleeve and hub, remove  selector
sleeve.

9. Using a suitable press and thrust button  LRT-

41-001remove high/low hub and  low range
gear.

Reassembly

1. Clean differential components.
2. Lubricate components with gearbox oil.
3. Fit differential in soft jawed vice,  and fit low

range gear with dog teeth facing  uppermost.

4. Fit high/low hub ensuring that machined

groove on hub teeth faces towards low range
gear.

5. Fit high/low selector sleeve ensuring  that

alignment marks on hub and sleeve are
together.

6. Fit bush to high range gear ensuring  collar is

uppermost.

7. Fit high range gear and bush onto shaft.
