Intermediate gear assembly (page 3 of 3)

TRANSFER BOX - LT230SE

OVERHAUL

41-45

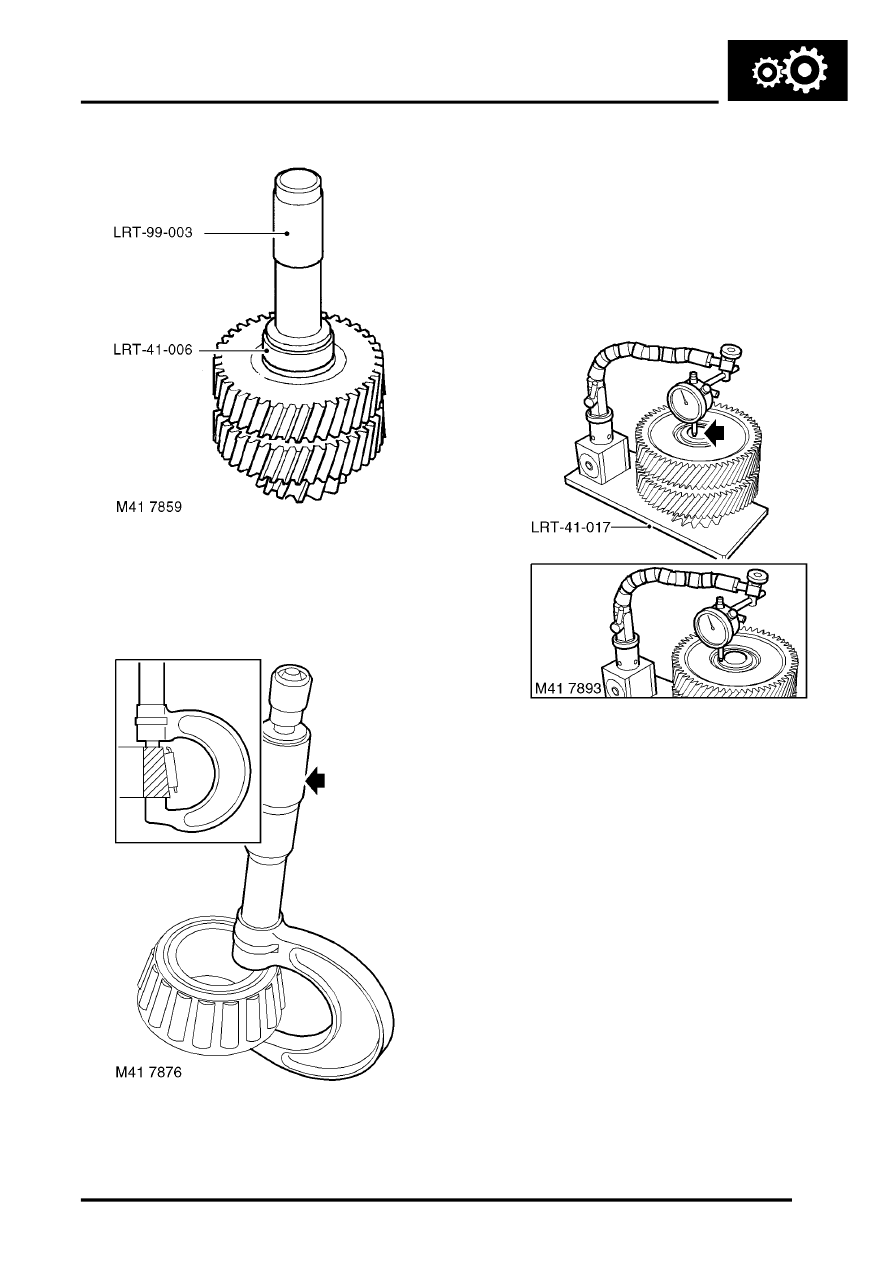

4. 03 Model Year onwards: Using tools LRT-99-

003 and LRT-41-006, fit bearing tracks to
intermediate gears ensuring that tracks are fully
seated against shoulders in gears.

5. Using a micrometer, measure the width of  each

bearing inner track.

6. Record each reading as measurement 'A'  and

'B', both measurements should fall  within the
range of 21.95 to 22.00 mm (0.864 to 0.866 in).

7. Fit inner bearing track 'A' onto  tool LRT-41-017

and position  intermediate gear cluster onto
bearing 'A'.

8. Fit inner bearing track 'B' to  intermediate gear,

apply finger pressure to  bearing inner track
and rotate  intermediate gear 5 to 10 turns to
settle in  bearing rollers.

9. Attach a DTI to base of tool LRT-41-017 , zero

gauge on top of tool post and take 2
measurements at  180

°

 of the step height

between the top of the tool post  and the
bearing inner track. Take an average of the two
readings and record this as measurement 'C'.
Measurement 'C' should be in the range of  0.15
to 0.64 mm (0.006 to 0.025 in).

10. Using the formula 103.554 mm (4.0769 in) -'A'-

'B'-'C',  calculate the length of bearing spacer
required. From the result of the calculation
round DOWN to the nearest length of spacer
available to give a correct bearing pre-load  of
0.005 mm (0.002 in).  40 spacers are
available ranging in length from  58.325 mm
(2.296 in) to 59.300 mm (2.335 in) rising in
increments of  0.025 mm (0.001 in).

11. Remove intermediate gear assembly from tool

LRT-41-017.

12. Lubricate and fit bearings and  selected spacer

to intermediate gear.

13. Position tool LRT-41-004 through  bearings

and spacer.
