Intermediate gear assembly (page 2 of 3)

TRANSFER BOX - LT230SE

41-44

OVERHAUL

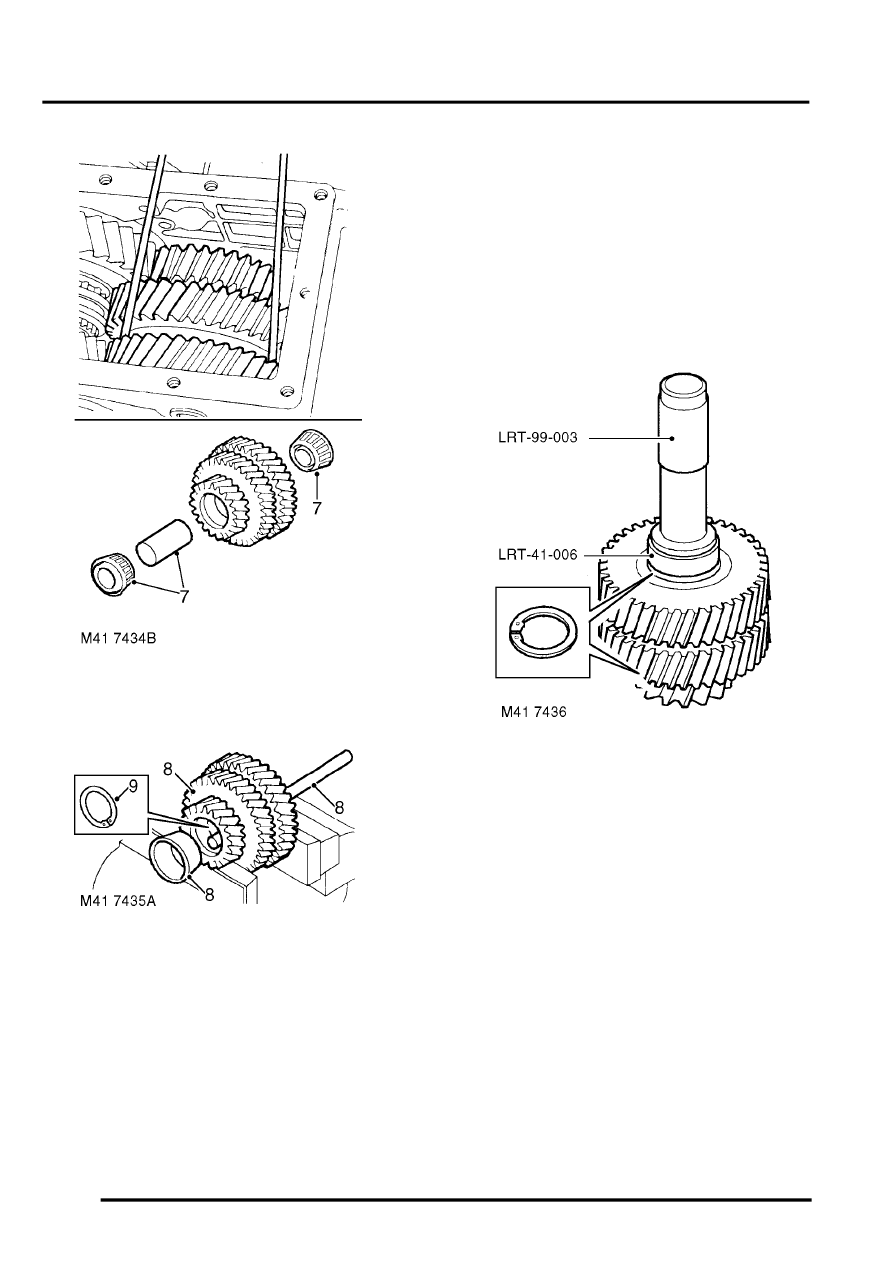

7. Remove intermediate gear assembly and

collect bearings and selective spacer.

8. Secure gear assembly in a soft jawed  vice and

using a suitable drift, remove and  discard
bearing tracks.

9. Up to 03 Model Year:Remove and discard

circlips.

Reassembly

1. Up to 03 Model Year:Clean gears, bearings,

circlips, shaft and mating faces of front output
housing, side and bottom covers.

Note: Intermediate gear cluster and bearing
assemblies fitted to 03 Model Year boxes may
be fitted as replacements to pre 03 Model Year
boxes.

2. 03 Model Year onwards:Clean gears,

bearings and shaft.

3. Up to 03 Model Year: Fit new circlips and

using tools LRT-99-003 and LRT-41-006 fit
bearing tracks  to intermediate gear, ensuring
that the  bearing tracks are fully seated against
the  circlips.
