Differential assembly (page 14 of 18)

TRANSFER BOX - LT230SE

OVERHAUL

41-59

20. Apply sealant, Part No. STC 50552 to bolt

threads  fit housing to main case, fit bolts and
tighten by diagonal selection to 45 Nm (33
lbf.ft).

21. 03 Model Year onwards: Fit high/low selector

fork and spring to high/low selector shaft, fit
retaining clips.

CAUTION: Ensure ends of spring are fully
seated in recess in clips.

22. Position high/low selector shaft and  fork to

differential ensuring that fingers  of selector fork
are located in selector  sleeve.

23. Position differential assembly into  main casing

ensuring that splines of rear  output shaft are
engaged in differential.

24. Position new differential front bearing  track

ensuring that track is seated  squarely.

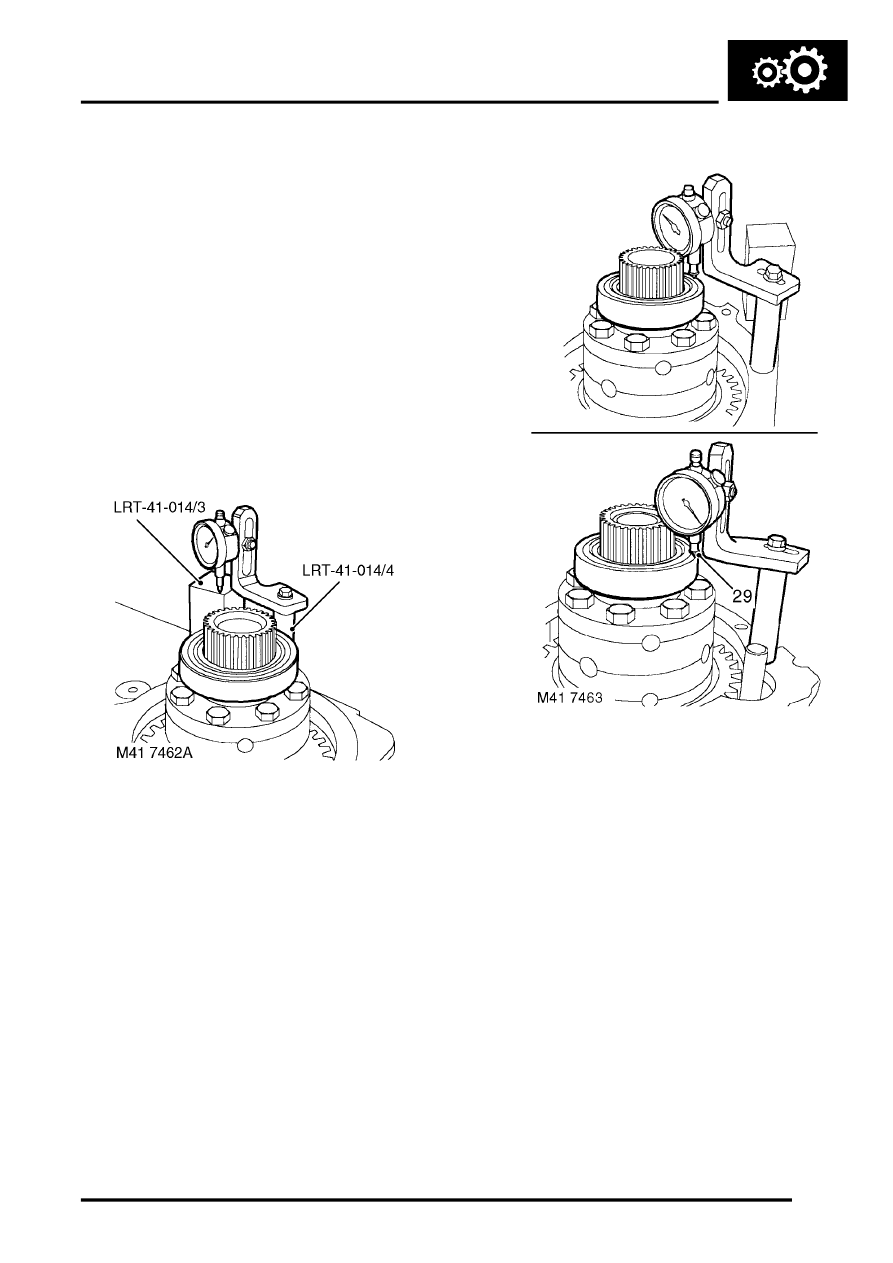

25. Position tool LRT-41-014/3 onto main  casing.
26. Screw tool LRT-41-014/4 into tapped  hole in

main casing and attach suitable DTI  to pillar.

27. Position stylus of gauge to setting  block LRT-

41-014/3 and zero gauge.

28. Position stylus onto front bearing outer track

and record reading.

29. Taking care not to disturb bearing, position

stylus on opposite side of  bearing track and
record reading.

30. Obtain average of the 2 readings and  record

figure.
