Differential assembly (page 13 of 18)

TRANSFER BOX - LT230SE

41-58

OVERHAUL

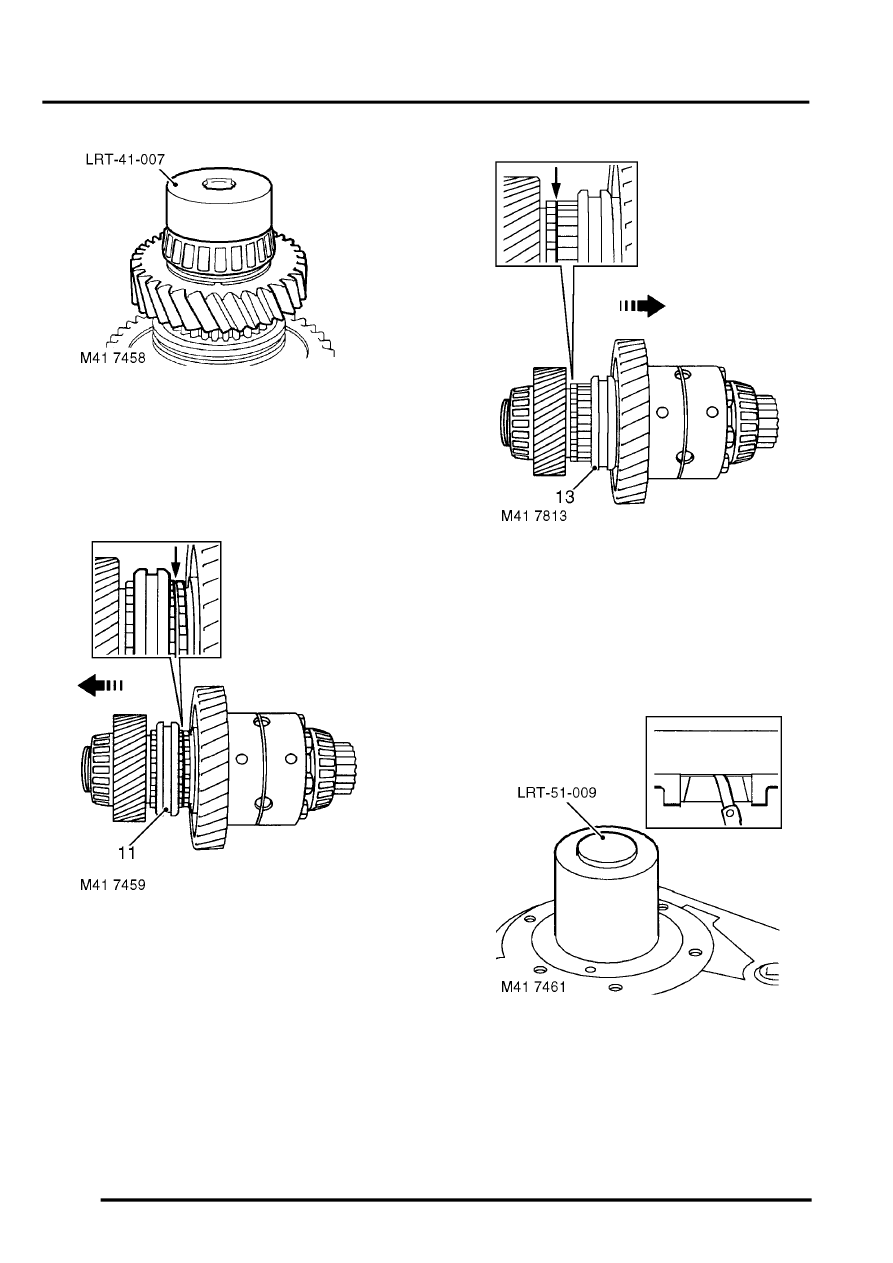

10. Using tool LRT-41-007,  fit  new bearing

retaining nut and tighten to  72 Nm (53 lbf.ft).
Do not stake nut at  this stage.

CAUTION: Ensure that threads of
replacement nut are 'Patched'.

11. Using feeler gauges, determine clearance

between low range gear and high/low hub:

l

Clearance = 0.05 to 0.15 mm (0.002 to
0.006 in).

12. If clearance is not as specified, fit a  new low

range gear and high/low hub and  re-check.

13. Using feeler gauges, determine clearance

between high range gear and high/low hub:

l

Clearance = 0.05 to 0.15 mm (0.002 to
0.006 in).

14. If clearance is not as specified, fit  new high

range gear and high/low hub and  re-check.

15. Using a suitable drift, stake collar of  nut into

differential shaft recess.

16. Using LRT-51-009, fit new rear  bearing track

into main casing.

17. Using a straight edge and feeler gauges,  check

that bearing track is recessed 1 mm  (0.04 in)
below outer face of main casing.

18. Apply sealant, Part No. STC 4600 to rear

output shaft housing face.

19. Position housing to main casing.
