Differential assembly (page 3 of 18)

TRANSFER BOX - LT230SE

41-48

OVERHAUL

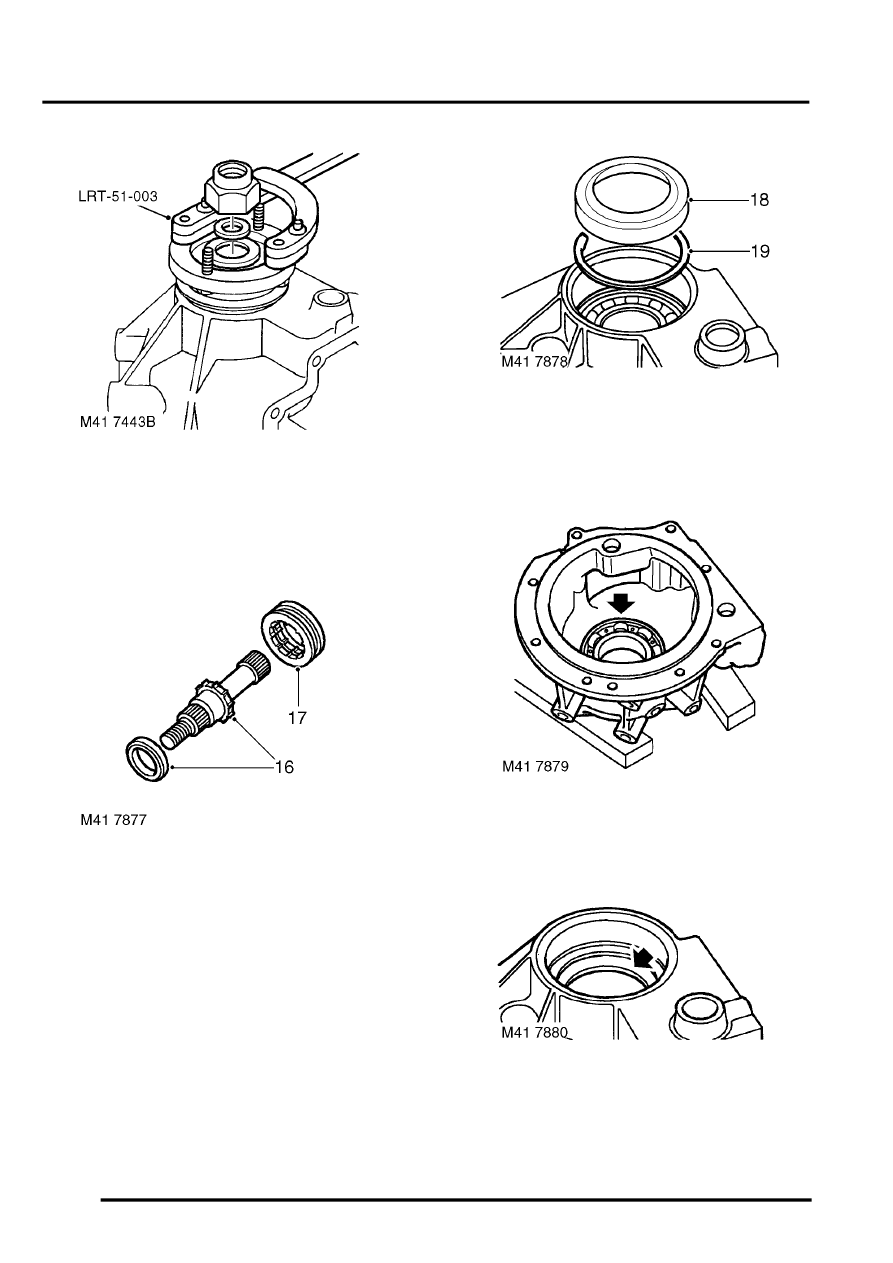

15. Position tool LRT-51-003 to output  shaft drive

flange, remove and discard nut, steel and felt
washers; remove output shaft drive flange.

16. Using a copper mallet, drive output shaft from

housing, recover bearing spacer.

17.  If fitted:  Noting its fitted position, remove dog

clutch from output  shaft.

18. Remove and discard oil seal from housing.
19. Remove and discard circlip retaining output

shaft bearing.

20. Support housing and drift out output shaft

bearing.

21. Remove and discard differential bearing track

and collect selective shim.
