Steering column assembly and lock (page 2 of 2)

STEERING

57-44

REPAIRS

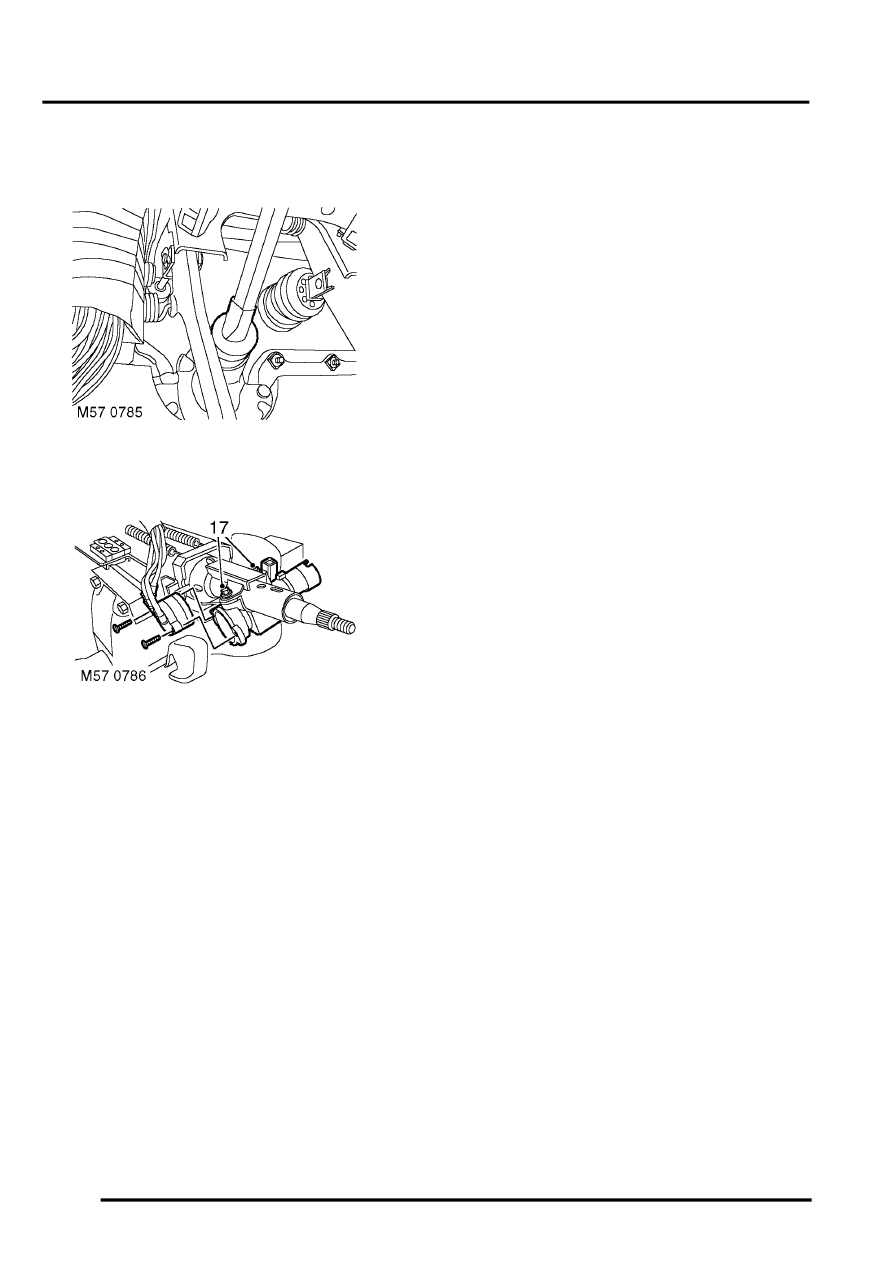

12. Remove 4 nuts securing steering column

assembly to fascia rail and remove steering
column  assembly.

13. Remove rubber boot from steering column

assembly.

14. Position steering column assembly in a  vice.
15. Remove 2 screws and remove ignition  switch.
16. Remove cable tie and remove multiplug  from

ignition switch.

17. Centre punch or drill out steering lock shear

bolts.

18. Remove steering lock

Refit

1. Position lock to steering column assembly and

fit shear bolts. Do not tighten shear bolts at this
stage.

2. Insert starter key, check operation of steering

lock and that key turns freely.

3. Tighten shear bolts fully and shear  heads off.
4. Position ignition switch to column,  fit and

tighten screws.

5. Position multiplug to switch and secure with

new cable tie.

6. Fit rubber boot to column.
7. Remove column from vice.
8. Position steering to fascia rail fit nuts and

tighten to 22 Nm (16 lbf.ft).

9. Secure harness to column clip.

10. Position rubber grommet.
11. Close access panel and secure turn  buckles.
12. Connect ignition switch multiplugs.
13. Position column switch and tighten clamp

screw.

14. Connect column switch multiplugs.
15. Position passive coil, connect multiplug  and

illumination bulb.

16. Fit steering column nacelle.

 +

 STEERING, REPAIRS, Nacelle -

steering column.

17. Fit rotary coupler.

 +

 RESTRAINT SYSTEMS, REPAIRS,

Rotary coupler.

18. Close fascia lower access panel.
19. Fit steering column intermediate shaft.

 +

 STEERING, REPAIRS, Shaft -

intermediate and universal joint - steering
column.
