Shaft - intermediate and universal joint - steering column

STEERING

REPAIRS

57-45

Shaft - intermediate and universal joint -
steering column

$% 57.40.22

The intermediate shaft has a red  indicator clip
fitted which must be  inspected at service, and
after the vehicle  has been subject to an impact.
If the clip  is not present or is not fully seated
against the clamp plate, a new assembly must  be
fitted.

Remove

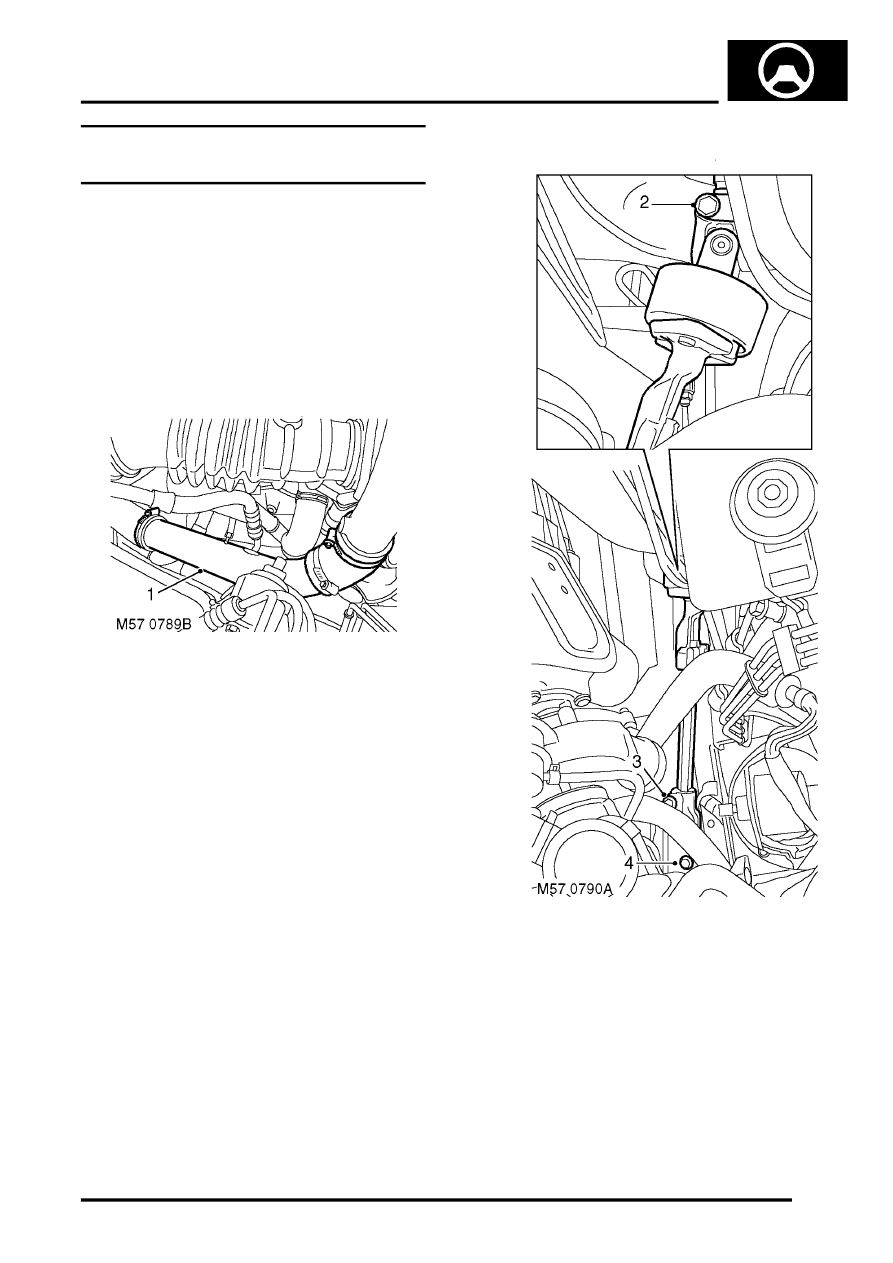

1. LHD diesel:  Loosen 2 clips securing

intercooler to turbocharger hose. Place hose
aside.

2. Remove bolt securing intermediate shaft  to

steering column.

3. Remove bolt securing intermediate  shaft to

universal joint.

4. Universal joint:  Remove the bolt securing the

universal joint to the steering box.
