Shaft - intermediate and universal joint - steering column (page 2 of 2)

STEERING

57-46

REPAIRS

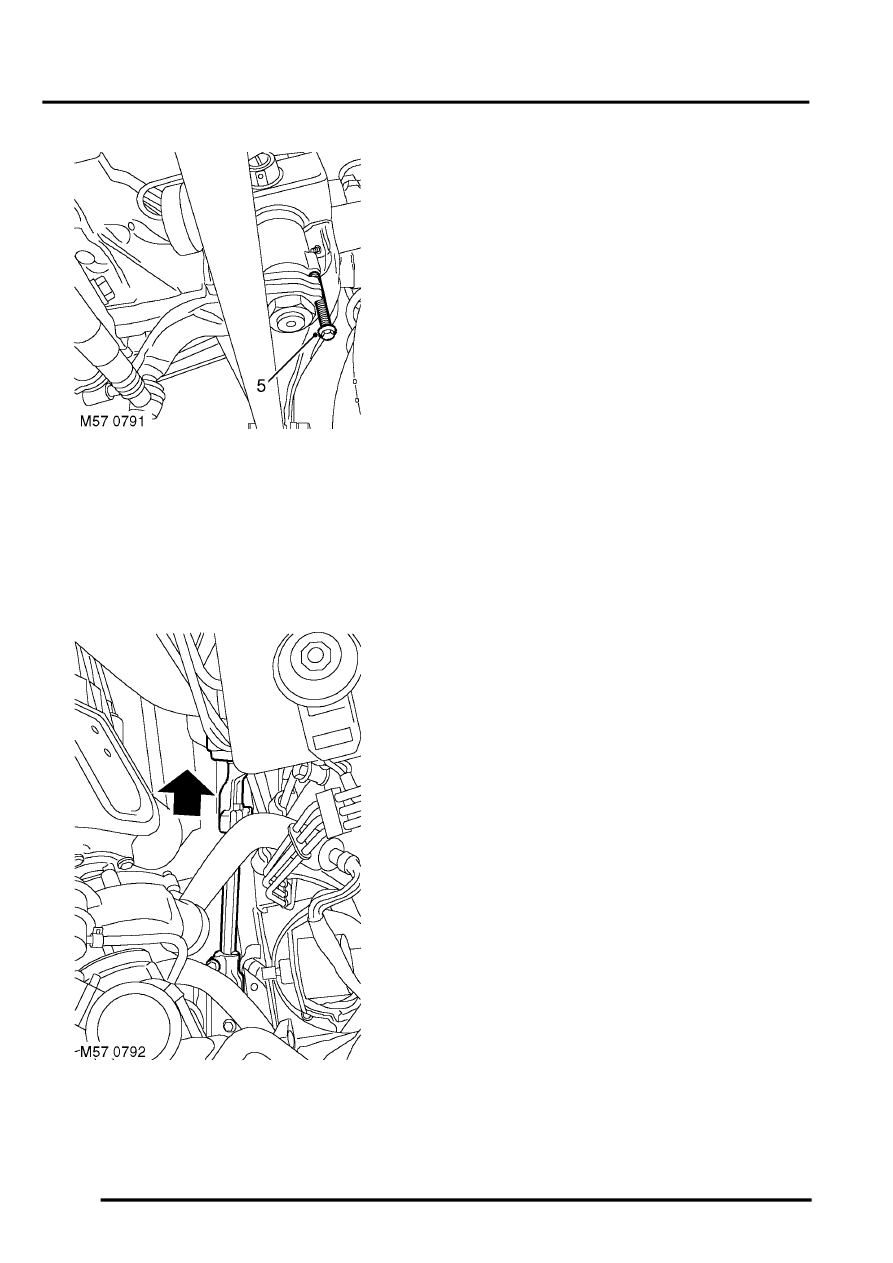

5. Ensure steering wheel is in the straight  ahead

position and fit centralising bolt to steering box.
Remove the key from the ignition switch

CAUTION: Do not turn the steering wheel
with the intermediate shaft or universal joint
disconnected as damage to the rotary
coupler and the steering wheel switches
may occur.

6.  Intermediate shaft:  Slide the intermediate

shaft upwards,  release from the universal joint
and remove  intermediate shaft from the
steering column.

7.  Universal joint:  Slide the intermediate shaft

upwards,  release from the universal joint and
remove  universal joint from the steering box.

Refit

1. Clean and inspect splines  for wear and

damage.

2. Intermediate shaft:  Locate intermediate shaft

on steering  column and engage with universal
joint. Ensure splines are fully engaged and  bolt
holes aligned.

3. Universal joint:  Locate universal joint on

steering  box  and engage in intermediate shaft.
Ensure splines are fully engaged and  bolt
holes aligned.

4. Fit bolts securing intermediate shaft to

universal joint and tighten to 25 Nm (18 lbf.ft).

5. Intermediate shaft: Fit bolts securing

intermediate shaft to steering column  and
tighten to 25 Nm (18 lbf.ft).

6. Universal joint: Fit bolts securing universal

joint to steering box and tighten to 25 Nm (18
lbf.ft).

7. LHD diesel:  Connect hose to turbocharger

and intercooler and secure the clips.

8. Fit ignition key, remove steering box

centralising bolt  and check that steering wheel
is in the straight  ahead position.
