Steering box - check and adjust

STEERING

ADJUSTMENTS

57-17

ADJUSTMENTS

Steering box - check and adjust

$% 57.10.13

Check

1. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Remove nut securing drag link to drop arm.

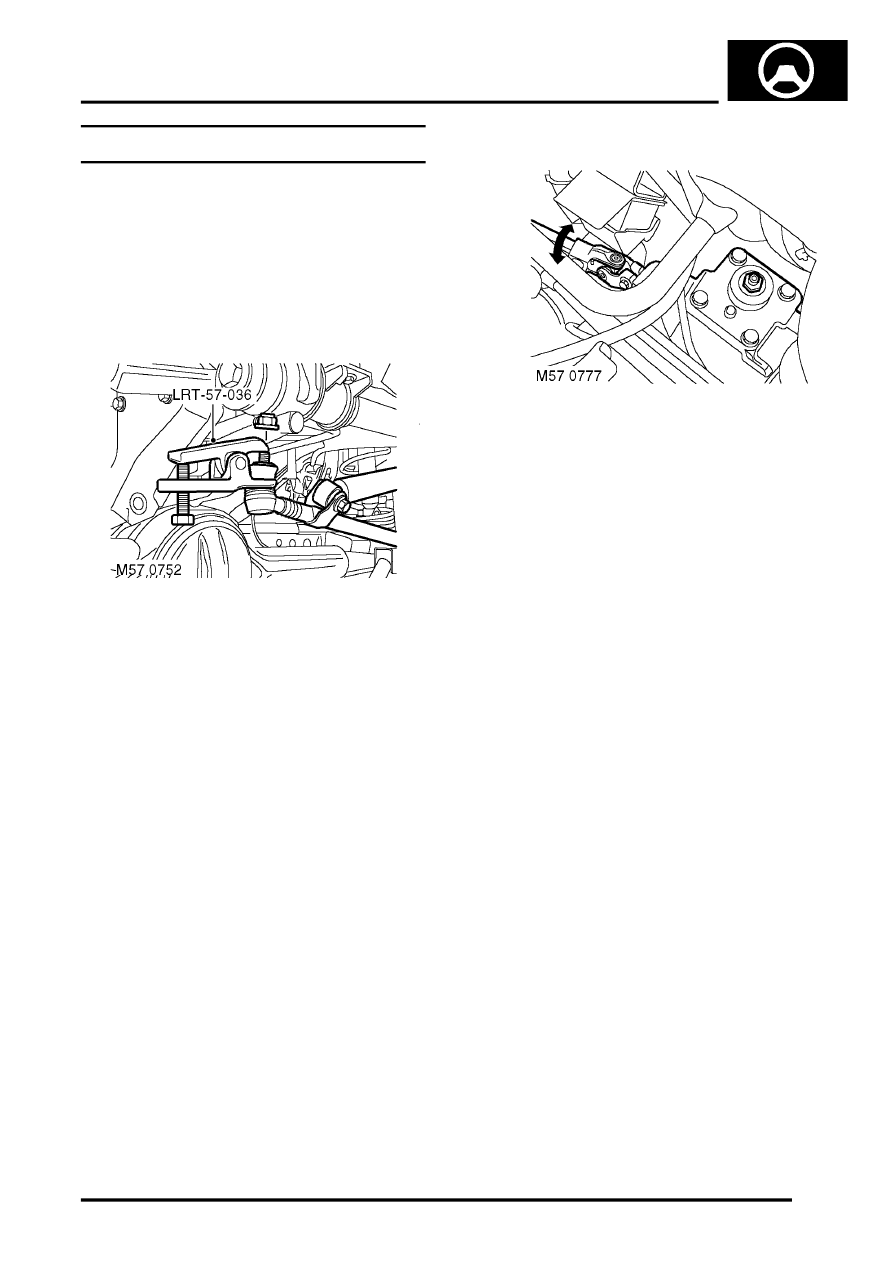

3. Using LRT-57-036, break taper joint and

release drag link.

4. Ensure steering is centralised.
5. With the drop arm held, check for rotational

movement at the intermediate shaft universal
joint. If any movement exists, the steering box
requires adjusting.

Adjust

1. Loosen lock nut on steering box adjuster and

tighten adjuster until movement is removed at
universal joint.

CAUTION: Ensure that steering box is
centralised before adjustment. Never over
adjust, free play should just be eliminated.

2. When adjustment is correct, hold the adjuster

and tighten adjuster locknut.

3. Turn steering wheel from lock to lock and check

no tightness exists.

4. Fit drag link to drop arm, and tighten nut to 80

Nm (59 lbf.ft).

5. Remove stands and lower vehicle.
