Steering linkage - centralise

STEERING

57-18

ADJUSTMENTS

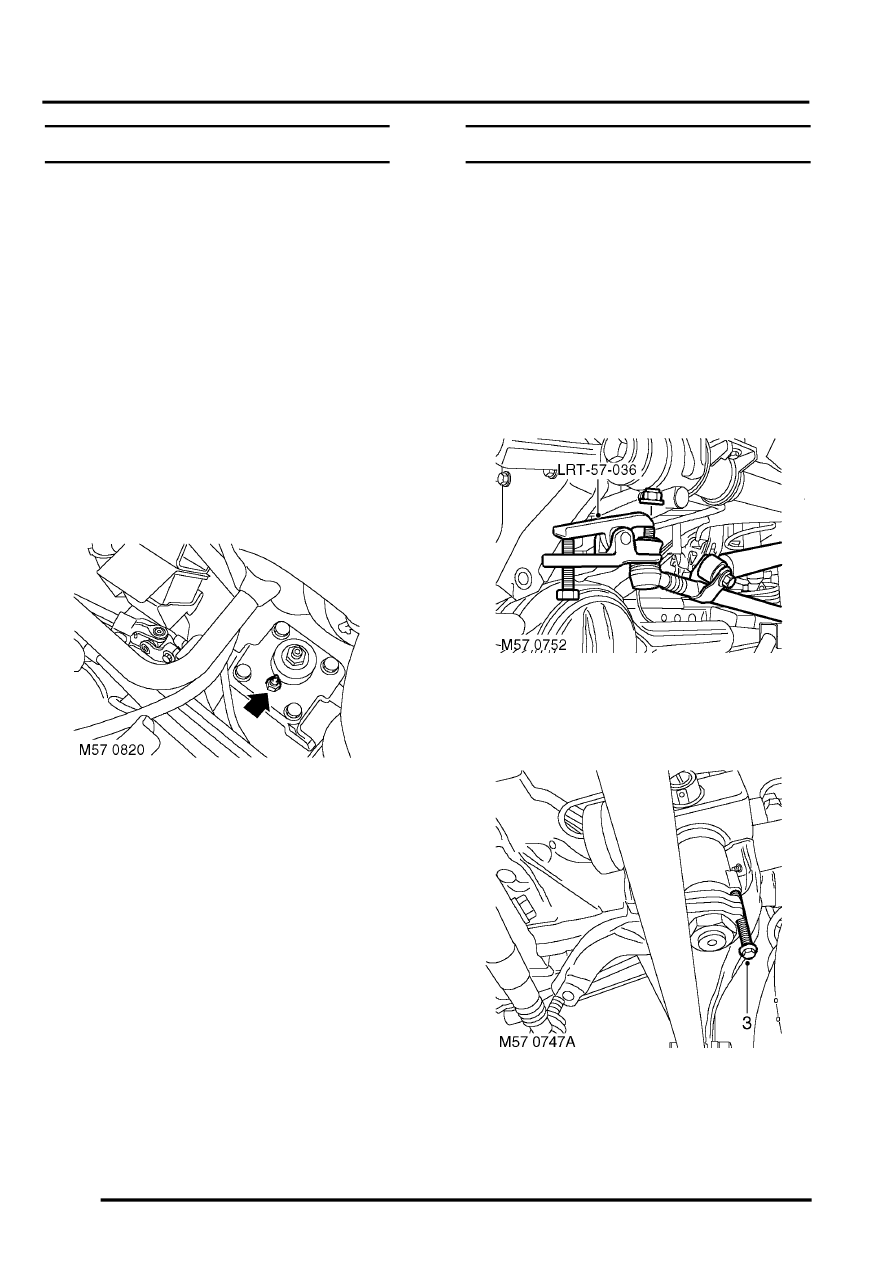

Hydraulic system - bleed

$% 57.15.02

Bleed

1. Clean PAS fluid reservoir around filler cap and

fluid level indicators.

2. Remove filler cap from PAS fluid reservoir. If

necessary, fill PAS fluid reservoir to upper level
indicator with recommended fluid.


 +

 CAPACITIES, FLUIDS,

LUBRICANTS AND SEALANTS, Fluids.

CAUTION: Ensure no dirt is allowed to enter
the steering reservoir when the cap is
removed.

3. Start engine and run to normal operating

temperature.

4. Position container to catch fluid spillage from

steering box.

5. With engine at idle speed, and an assistant

turning the steering from lock to lock, loosen
bleed screw on top of steering box. Keep PAS
fluid reservoir topped up and allow all air to
bleed from system. When fluid from bleed
screw is free of air, tighten bleed screw.

CAUTION: Do not hold steering at full lock
for longer than 10 seconds.

6. Stop engine.
7. Clean spilled PAS fluid from steering box and

surrounding area.

CAUTION: Power steering fluid will damage
paint finished surfaces. If spilled,
immediately remove fluid and clean area
with water.

8. Check fluid level in PAS fluid reservoir and fill to

upper level mark. If fluid is aerated, wait until
fluid is free from bubbles.

9. Fit PAS fluid reservoir filler cap.

Steering linkage - centralise

$% 57.35.05

The following procedure assumes that the front
wheel alignment is correctly adjusted.

Adjust

1. Raise front of vehicle, and position the road

wheels at straight ahead.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

2. Remove nut securing drag link to drop arm.

Using tool LRT-57-036 break taper joint and
release  drag link from drop arm.

3. Fit centralising bolt to steering box and ensure

that front road wheels are in the straight ahead
position.

4. Loosen clamp bolts on drag link.
