Propeller shaft

PROPELLER SHAFTS

OVERHAUL

47-9

OVERHAUL

Propeller shaft

$% 47.15.11

The following bearing replacement procedure
applies to the universal joints of both the front and
rear propeller shafts, including the Hookes joint (i.e.
double universal joint) of the front propeller shaft.

Disassembly

1. Remove propeller shaft:

l

For front propeller shaft.


 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - front.

l

For rear propeller shaft.


 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - rear.

2. Thoroughly examine the universal joint for

signs of damage or wear.

3. Clean the universal joint bearing cups and

circlips.

CAUTION: Before removal, mark the
position of the spider pin relative to the
journal yoke ears on the propeller shaft
joint. This will ensure correct assembly and
reduce the possibility of imbalance.

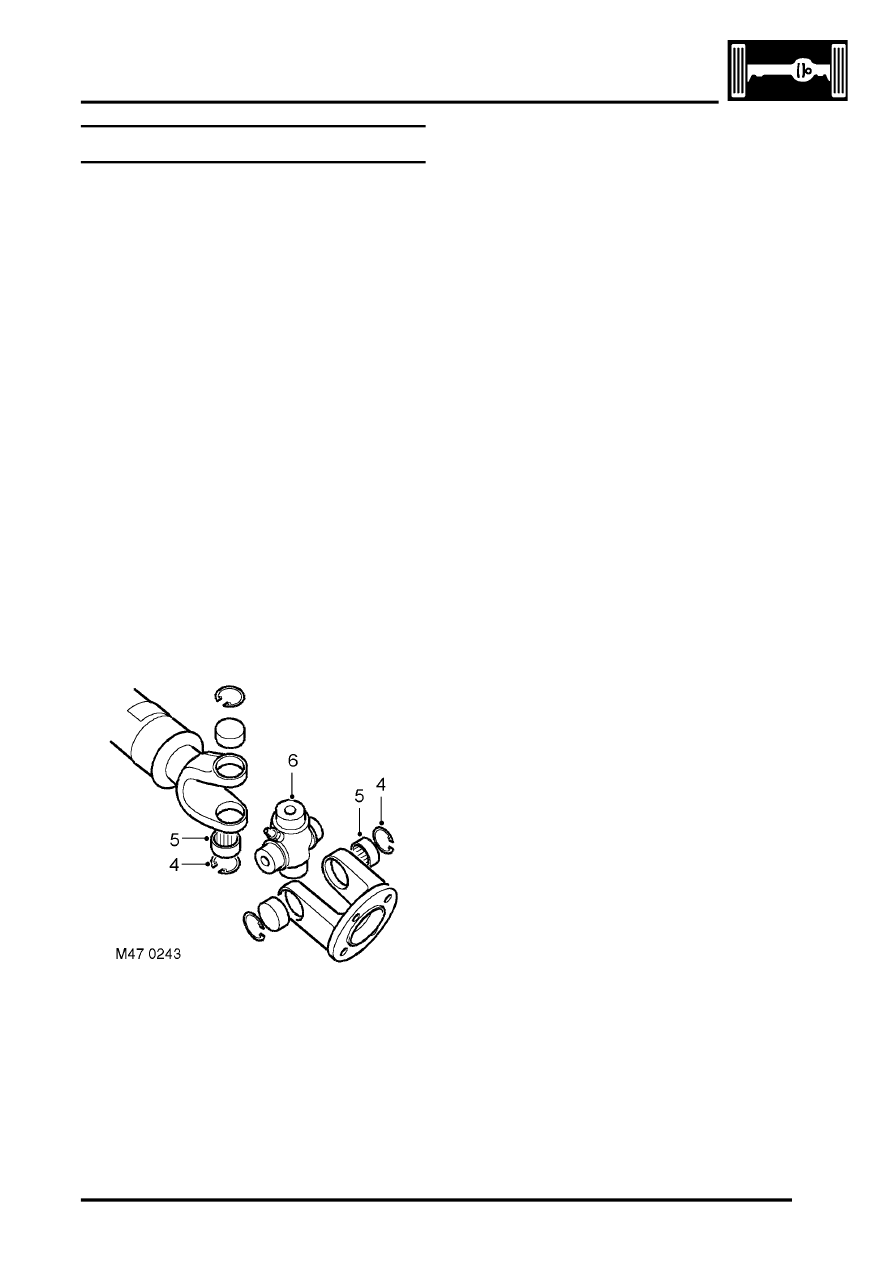

4. Remove the circlips.
5. Tap the yokes to eject bearing cups. Remove

bearing cups.

6. Remove spider from yokes.
7. Clean yokes and bearing cup locations.

Reassembly

1. Remove bearing cups from new spider.
2. Check all needle rollers are present and

correctly positioned in bearing cups.

3. Enter new spider, with seals, into one of the

yokes.

4. Partially insert one bearing cup into yoke and

enter spider trunnion into bearing cup.

5. Insert opposite bearing cup in yoke.
6. Press both cups into place.
7. Press each cup into its respective location in

yoke up to lower land of circlip groove. Damage
may be caused to cups and seals if cups
pass this point.

8. Fit circlips and check no end float  exists.
9. Engage spider in second yoke. Fit bearing cups

and circlips as described in steps 4 to 8.

10. Fit propeller shaft:

l

For front propeller shaft.


 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - front.

l

For rear propeller shaft.


 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - rear.
