Interface electronic control unit (ECU) - remote control

NAVIGATION SYSTEM

REPAIRS

87-29

REPAIRS

Interface electronic control unit (ECU) -
remote control

$% 86.53.15

Remove

1. Remove navigation display unit.

 +

 NAVIGATION SYSTEM, REPAIRS,

Display unit.

2. Remove automatic temperature control unit.

 +

 AIR CONDITIONING, REPAIRS, ECU

- air temperature control.

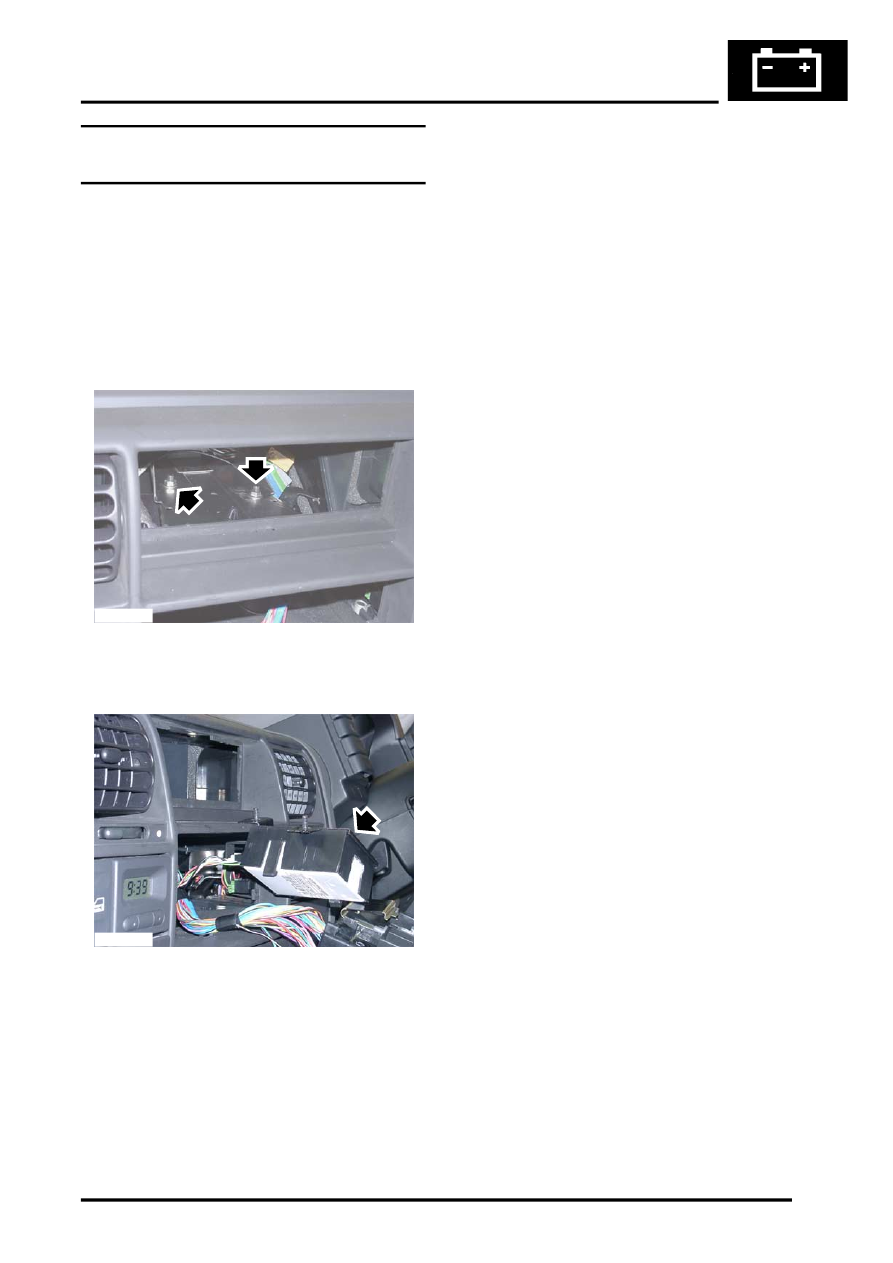

3. Remove 2 nuts securing interface carrier

bracket, carefully pull bracket out of fascia.

4. Release interface ECU from bracket,

disconnect multiplug and remove ECU.

Refit

1. Secure interface ECU in bracket and connect

multiplug.

2. Carefully position carrier bracket in fascia,

secure with nuts and tighten to 10 Nm (7 lbf.ft).

3. Fit automatic temperature control unit.

 +

 AIR CONDITIONING, REPAIRS, ECU

- air temperature control.

4. Fit navigation display unit.

 +

 NAVIGATION SYSTEM, REPAIRS,

Display unit.

M86 5760

M86 5762
