Display unit

NAVIGATION SYSTEM

87-30

REPAIRS

Display unit

$% 86.53.20

Remove

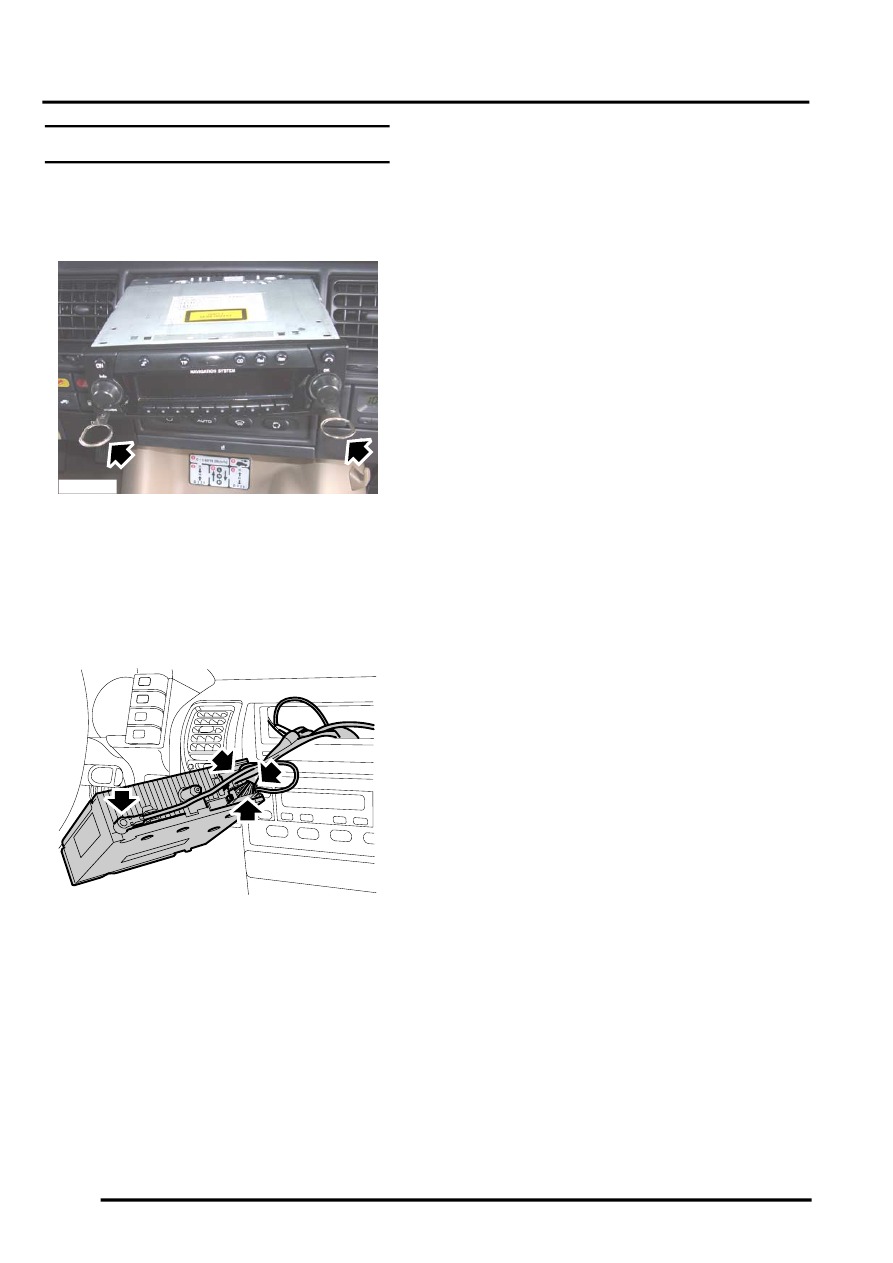

1. Fit tool LRT-86-009 into slots ensuring correct

handed key is in correct slot.

The tools are stamped either 'TOP L' or 'TOP
R', ensure the stamping is facing upwards
when removing the unit.

2. Pull display unit from fascia.

3. Disconnect 3 multiplugs and 2 coax cables

from display unit and remove unit.

4. Push display unit retaining clips inwards and

remove keys.

Refit

1. Position display unit to fascia, connect

multiplugs and coax cables.

2. Push display unit into fascia until retaining clips

engage.

3. Enter security code and check system is

operational.

M86 5824

M86 5825
