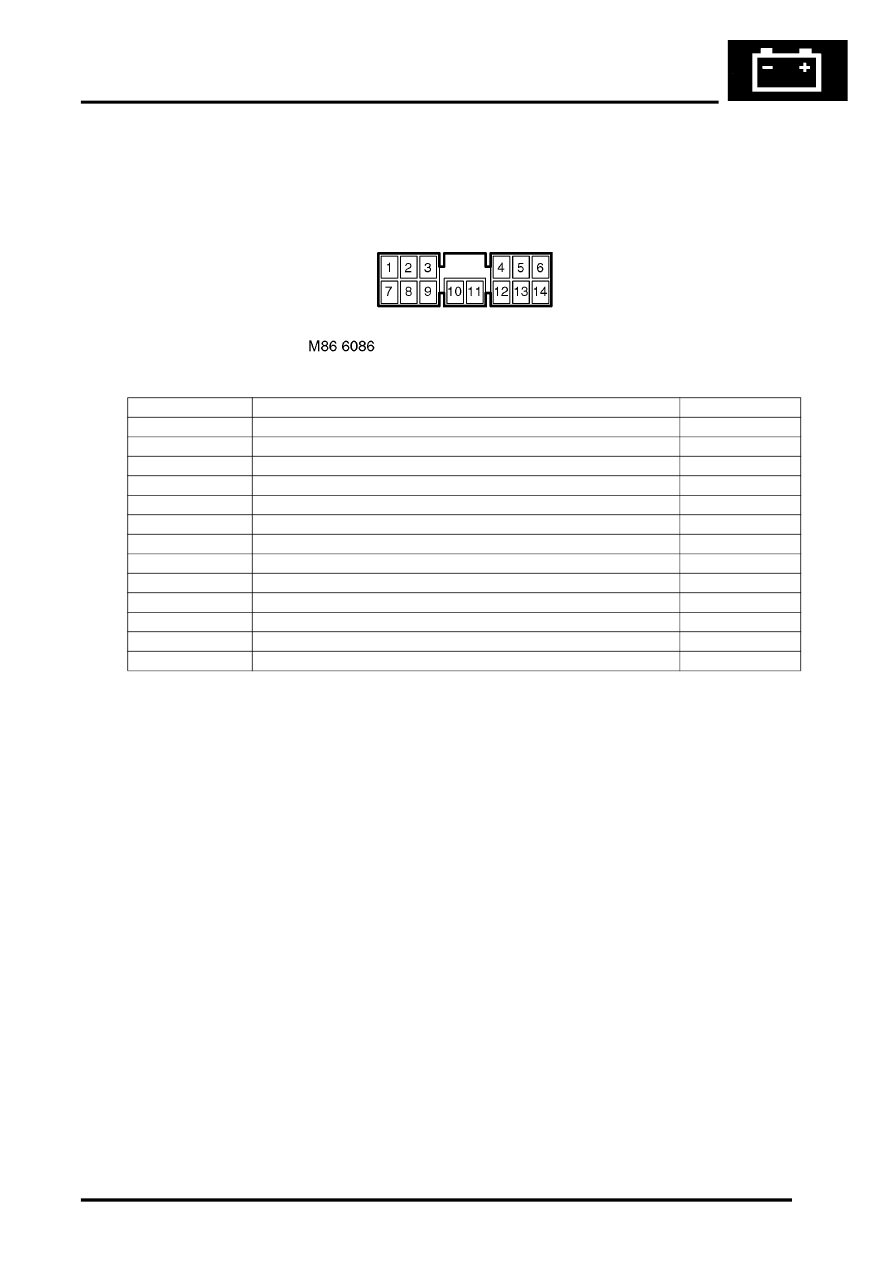

Connector C07
Connector C07 is located on the CD switch and transmits signals between the CD switch and the CD autochanger
and the audio head unit.

Pin No.

Description

Input/Output

1

Not used

–

2

I Bus data connection between CD switch and head unit

Input/Output

3

Audio left + from CD switch to head unit

Output

4

Audio left – from CD switch to head unit

Output

5

Audio right + from CD switch to head unit

Output

6

Audio right – from CD switch to head unit

Output

7

I Bus data connection between CD switch and CD autochanger

Input/Output

8

Audio left + from CD autochanger to CD switch

Output

9

Audio left – from CD autochanger to CD switch

Output

10

Audio right + from CD autochanger to CD switch

Output

11

Audio right – from CD autochanger to CD switch

Output

12 – 13

Not used

–

14

Power ground from passenger compartment fusebox to CD switch

Input
