Heater assembly - models with air conditioning (page 2 of 2)

HEATING AND VENTILATION

REPAIRS

80-25

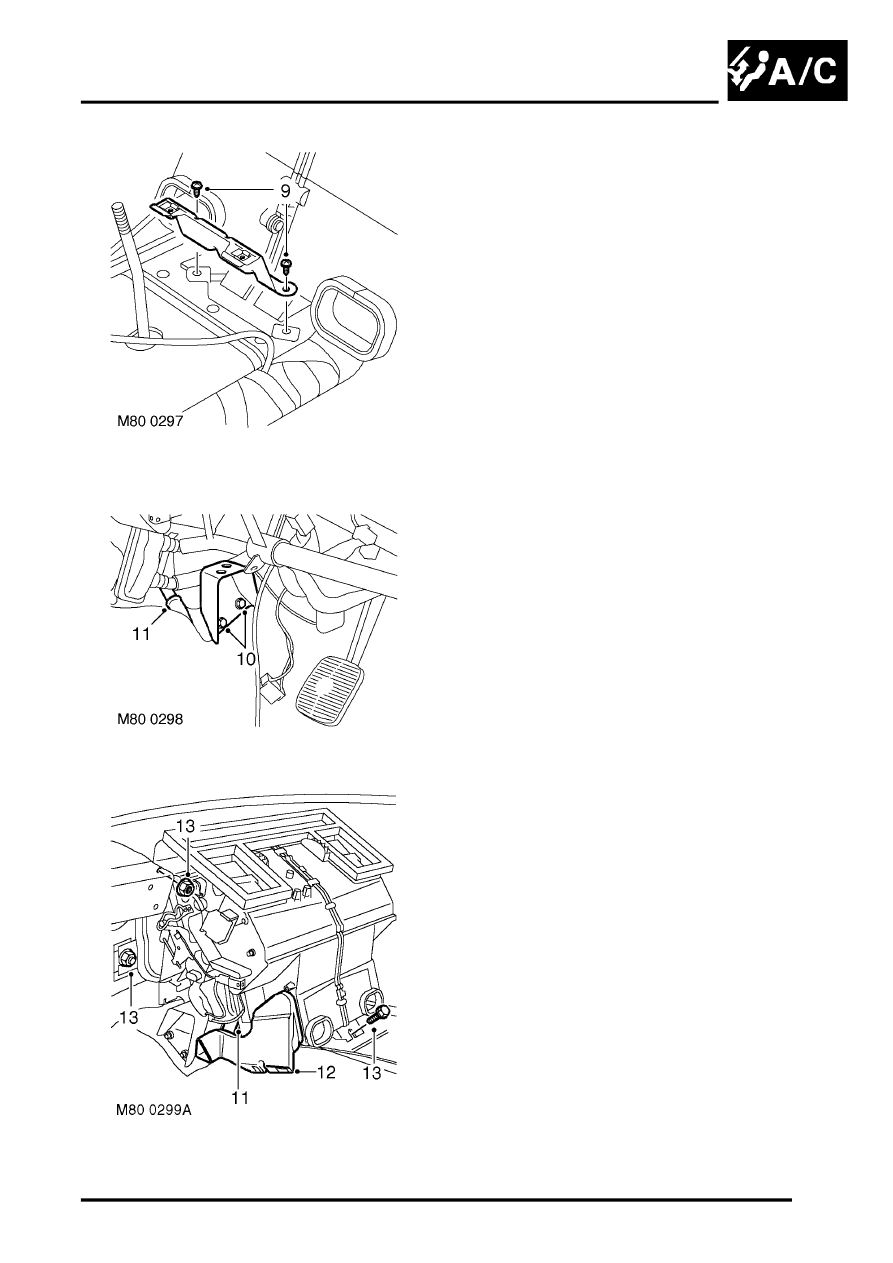

9. Remove 2 screws securing centre console

support bracket and remove bracket.

10. Remove 2 nuts securing RH fascia  support

bracket and remove bracket.

11. Disconnect both evaporator drain hoses.
12. Remove front heater ducting.
13. Remove 4 nuts and bolt securing heater

assembly, release heater assembly from
bulkhead grommet and remove from vehicle.

Refit

1. Position heater assembly to bulkhead,  locate

heater in bulkhead grommet.

2. Fit nuts and bolt securing heater  and tighten to

16 Nm (12 lbf.ft).

3. Position RH fascia support bracket, fit  and

tighten nuts.

4. Fit front heater ducting.
5. Position centre console support bracket,  fit and

tighten screws.

6. Connect evaporator drain hoses.
7. Position heater motor  to heater casing, fit nuts

and bolt and tighten to   19 Nm (14 lbf.ft).

8. Connect multiplug heater motor.
9. Position rear heater ducting and secure  with

screws.

10. Fit fascia.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Fascia.

11. Using new 'O' rings, position  air conditioning

pipes to evaporator fit bolts and tighten to  5 Nm
(3.7 lbf.ft).

12. Position heater hoses and secure hose  clips.
13. Recharge air conditioning system.

 +

 AIR CONDITIONING, REFRIGERANT

RECOVERY, RECYCLING AND
RECHARGING, Refrigerant recovery,
recycling and recharging.

14. Refill cooling system.

l

 +

 COOLING SYSTEM - V8,

ADJUSTMENTS, Drain and refill.

l

 +

 COOLING SYSTEM - Td5,

ADJUSTMENTS, Drain and refill.
