Heater assembly - models with air conditioning

HEATING AND VENTILATION

80-24

REPAIRS

Heater assembly - models with air
conditioning

$% 80.20.01.98

Remove

1. Drain cooling system.

l

 +

 COOLING SYSTEM - V8,

ADJUSTMENTS, Drain and refill.

l

 +

 COOLING SYSTEM - Td5,

ADJUSTMENTS, Drain and refill.

2. Evacuate air conditioning system.

 +

 AIR CONDITIONING, REFRIGERANT

RECOVERY, RECYCLING AND
RECHARGING, Refrigerant recovery,
recycling and recharging.

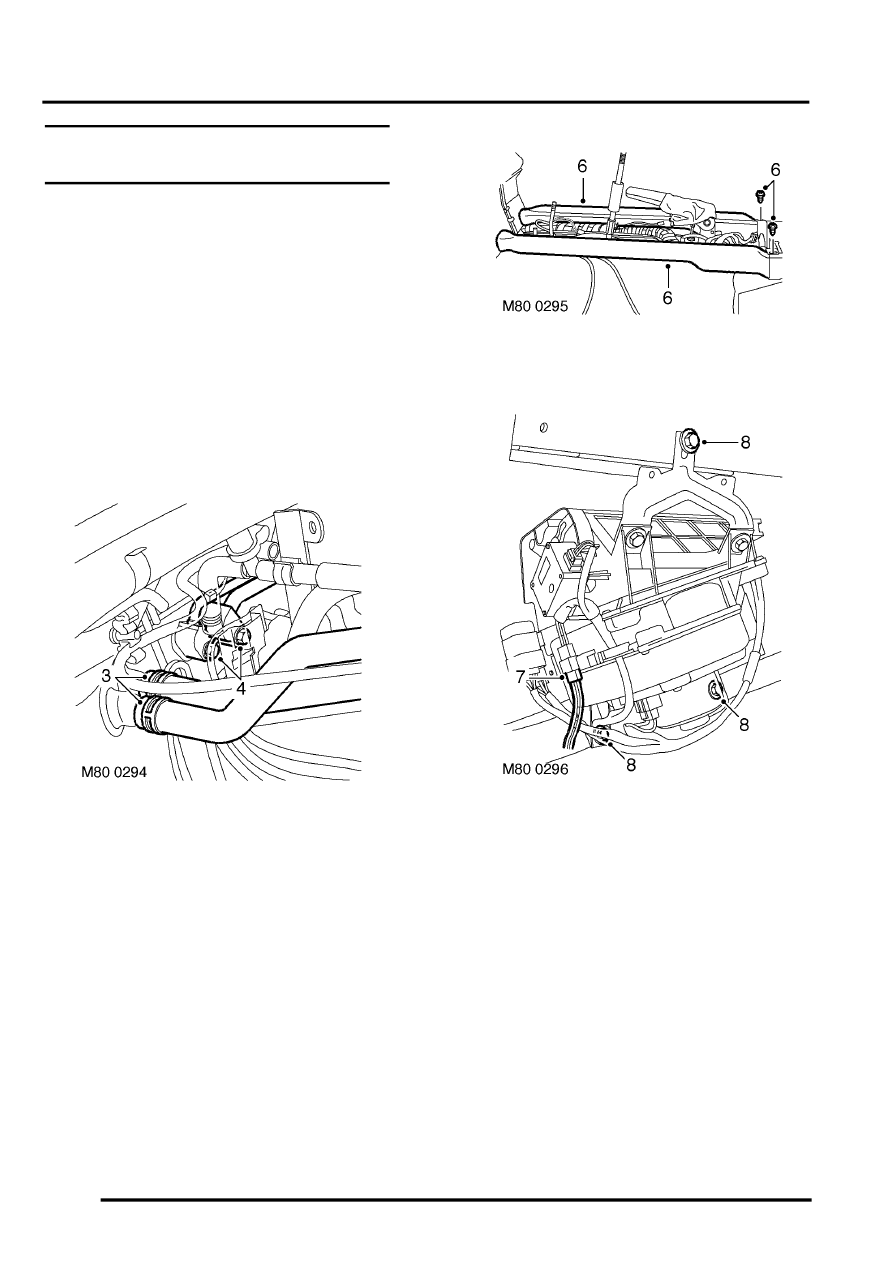

3. Release 2 clips securing heater hoses to

heater and release hoses.

4. Remove 2 bolts securing air conditioning  pipes

to evaporator, release pipes and  discard 'O'
rings.

CAUTION: Always fit plugs to open
connections to prevent contamination.

5. Remove fascia.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Fascia.

6. Remove screws securing rear heater  ducting

and remove ducting.

7. Disconnect multiplug from heater motor.
8. Remove 2 nuts and bolt securing heater  motor

assembly and remove motor assembly  from
heater casing.
