Blower assembly

HEATING AND VENTILATION

80-26

REPAIRS

Blower assembly

$% 80.20.12

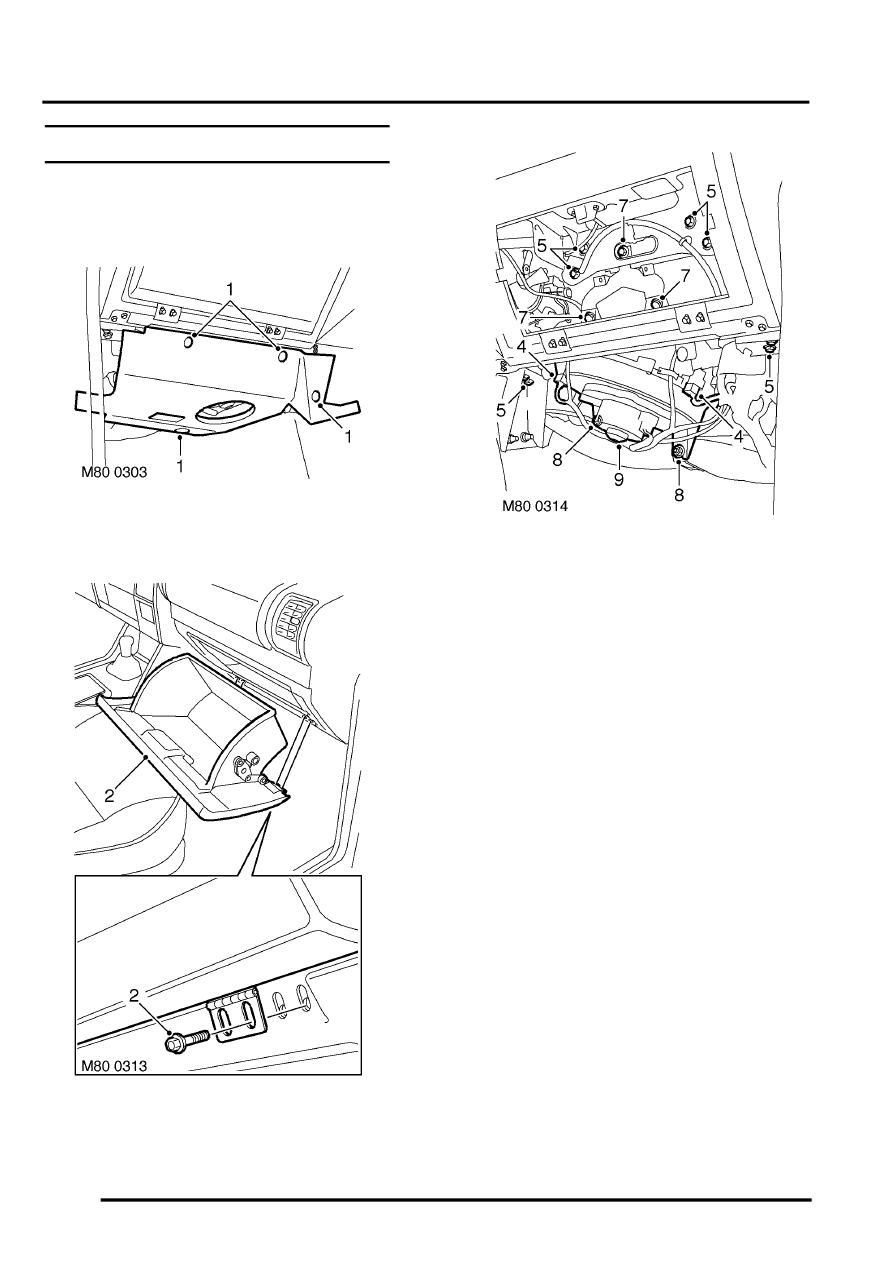

Remove

1. Remove 4 studs securing toe board and

remove toe board.

2. Remove 4 screws securing glove box,  release

catch and remove glove box.

3. Disconnect battery earth lead.

4. Disconnect multiplugs from blower motor.
5. Remove 8 bolts securing passenger side  of

fascia panel.

6. Carefully ease fascia away from bulkhead
7. Remove 3 bolts securing blower motor  support

bracket and remove bracket.

8. Remove 2 nuts securing motor assembly.
9. Release blower motor assembly from heater

and  manoeuvre from under fascia.

Refit

1. Position blower motor assembly under  fascia

and locate to heater casing.

2. Position support bracket, fit and  tighten nuts

and bolts.

3. Align fascia, fit bolt to support bracket and

tighten  to 26 Nm (19 lbf.ft).

4. Connect multiplugs to blower motor.
5. Connect battery earth lead.
6. Fit glove box, align hinges and tighten  screws.
7. Position toe board and secure with  studs.
