Seal - oil - front axle casing (page 2 of 2)

FRONT AXLE

54-10

REPAIRS

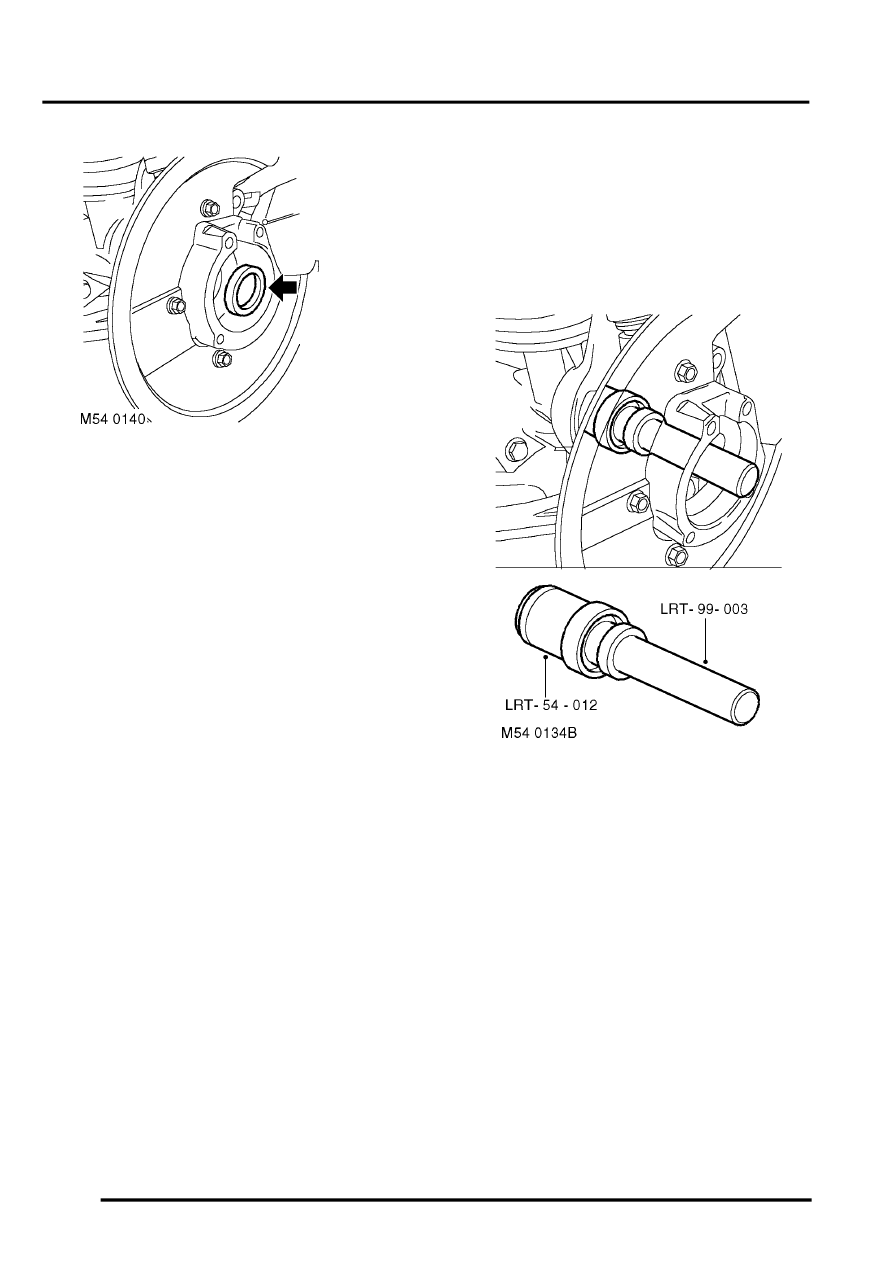

9. Remove oil seal from axle casing.

Refit

1. Clean drive shaft oil seal recess, oil  seal

running surface, wheel hub and swivel  hub
mating faces.

2. Lubricate oil seal lip and running surface with

clean differential oil.


 +

 CAPACITIES, FLUIDS,

LUBRICANTS AND SEALANTS,
Lubrication.

3. Using tool LRT-54-012  and tool  LRT-99-003,

fit new drive shaft oil seal to axle casing.

4. Apply anti-seize compound to wheel hub and

steering knuckle mating faces.

5. Ensure ABS harness is located in cut out  in

steering knuckle.

6. Fit drive shaft and wheel hub to axle casing and

align wheel hub with steering knuckle. Fit wheel
hub bolts and tighten to 100 Nm  (74 lbf.ft).

7. Connect ABS sensor multiplug and secure

harness to harness bracket and brake hose.

8. Fit front brake disc.

 +

 BRAKES, REPAIRS, Brake disc -

front.

9. Fit   road wheel and tighten nuts to 140 Nm (103

lbf.ft).

10. Remove stand(s) and lower vehicle.
11. Check differential oil level.

 +

 MAINTENANCE, PROCEDURES,

Front and rear axle.
