Constant velocity joint - drive shaft

FRONT AXLE

REPAIRS

54-11

Constant velocity joint - drive shaft

$% 54.20.21

Remove

1. Remove wheel hub.

 +

 FRONT SUSPENSION, REPAIRS,

Wheel hub.

2. Place drive shaft in vice.

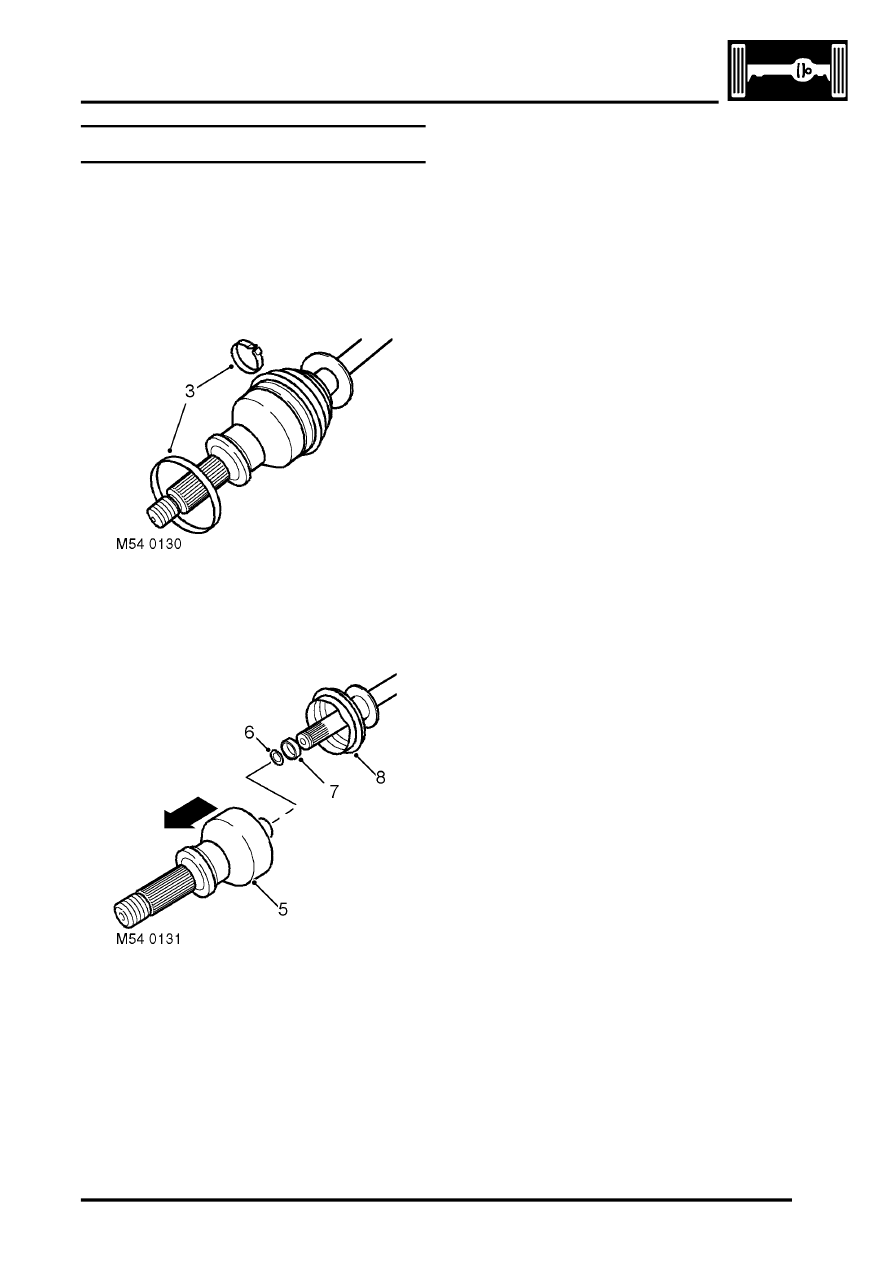

3. Release both securing bands from gaiter and

discard.

4. Compress gaiter to gain access to joint.

5. Using a suitable drift against the inner part of

the joint, remove joint from shaft.

6. Remove circlip from shaft and discard.
7. Remove spacer from shaft.
8. Remove gaiter from shaft and inspect for

damage. Renew if necessary.

Refit

1. Clean drive shaft and gaiter.
2. Clean spacer.
3. Fit new inner securing band to gaiter.
4. Fit gaiter to shaft.
5. Fit spacer to shaft.
6. Fit new circlip to shaft.
7. Position joint to shaft. Use a screwdriver to

press circlip into its groove and push joint fully
onto shaft.

8. Apply grease from the sachet to the  joint.
9. Position gaiter to joint and fit new outer

securing band.

10. Use a Band-it thriftool to secure inner and outer

securing bands.

11. Fit wheel hub.

 +

 FRONT SUSPENSION, REPAIRS,

Wheel hub.
