Differential assembly (page 16 of 18)

TRANSFER BOX - LT230SE

OVERHAUL

41-61

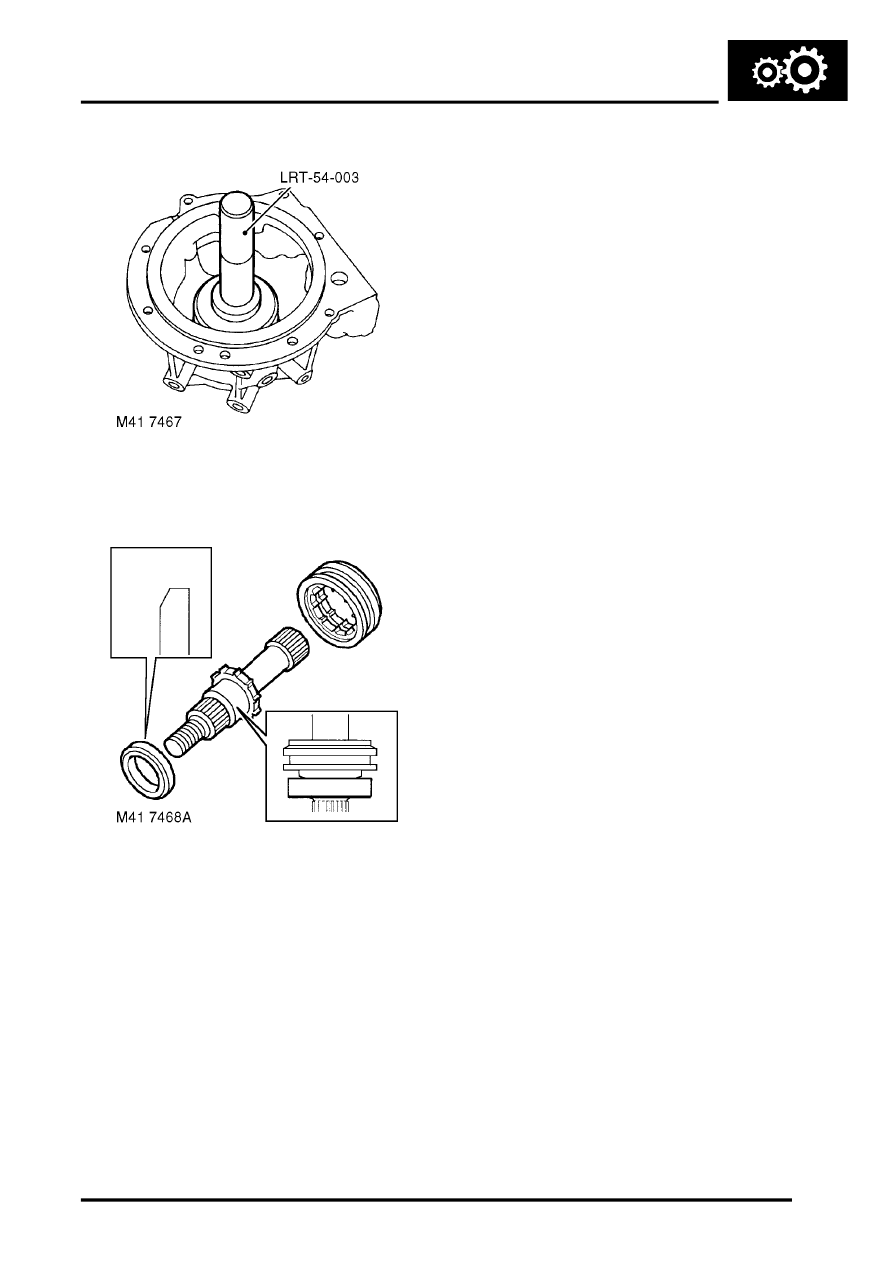

41. Position selected shim in front output  housing

and using tool LRT-54-003, fit new  differential
front bearing track.

42. Fit bearing spacer to output shaft with  chamfer

on spacer towards threaded end.

43.  If fitted: Fit dog clutch with flange on clutch

facing towards splined end.

44. Using a copper mallet, drive output  shaft into

bearing.

Note: Carry out the following operations for
transfer boxes fitted with differential lock.

45. Compress differential lock selector  spring and

fit selector fork.

46. Position selector fork to groove in  dog clutch.
47. Fit selector shaft and locate in housing  recess,

rotate shaft until the two flats  for retaining clips
are at right angles to  the cover plate mating
face.

48. Compress selector spring and fit  retaining clips

at each end of spring.

CAUTION: Ensure ends of spring are fully
seated in recess of clips.

49. Apply sealant, Part No. STC 4600 to front

output shaft housing.

50. Position housing ensuring that output  shaft and

dog clutch splines - if fitted  are correctly
engaged.

51. Clean output shaft housing bolt threads.
52. Apply sealant, Part No. STC 50552 to threads

of bolts.

53. Fit  output shaft housing bolts and tighten in a

diagonal sequence to 45 Nm (33 lbf.ft).

54. Apply sealant, Part No. STC 4600 to mating

face of high/low selector housing.

55. Position high/low selector housing to front

output housing ensuring that high/low selector
finger is located in groove in selector shaft.

56. 03 Model Year onwards: Position multiplug

and selector cable brackets to high/low selector
housing

57. Apply sealant, Part No. STC 50552 to threads

of selector housing bolts.

58. Up to 03 Model Year: Fit bolts  and tighten to

25 Nm (18 lbf.ft).

59. Fit differential lock detent ball and spring.
60. Apply sealant, Part No. STC 50552 to threads

of differential lock detent  plug.

61. 03 Model Year onwards - differential lock

fitted: Fit and tighten detent plug, then  loosen
2 complete turns.

62. 03 Model Year onwards - differential lock

fitted: Apply sealant, Part No. STC 50552 to
threads of differential lock detent plug.

63. 03 Model Year onwards - differential lock

fitted: Fit detent ball and spring.
