Motor - tilt - front seat

SEATS

76-5-24 REPAIRS

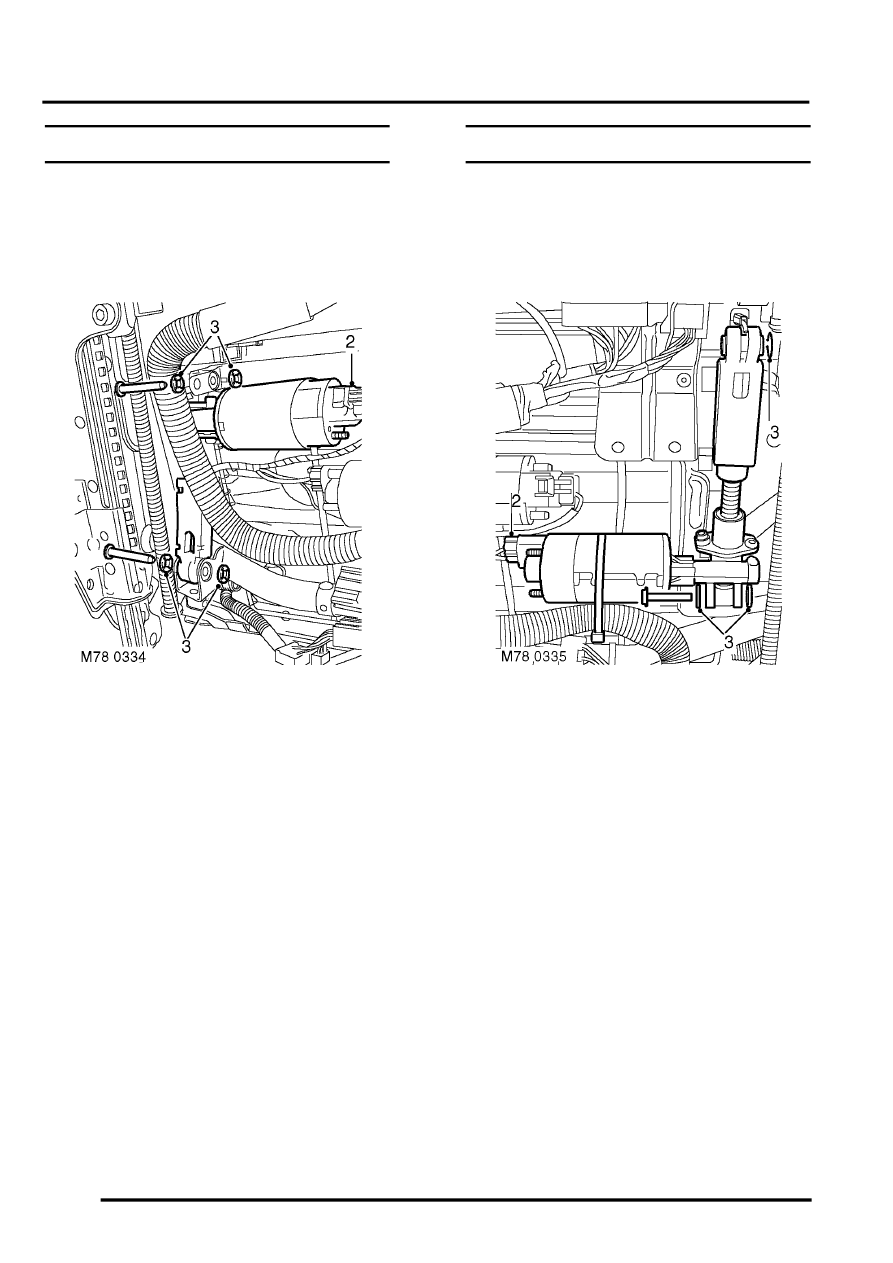

Motor - rise and fall - front seat

$% 78.70.27

Remove

1. Remove front seat.

 +

 SEATS, REPAIRS, Seat - front.

2. Disconnect multiplug from rise and  fall motor.
3. Remove retainers from roll pins.
4. Using a suitable drift remove roll pins securing

rise and fall motor and operating lever to seat
frame.

5. Remove rise and fall motor.

Refit

1. Position and align rise and fall motor to seat

frame.

2. Fit new roll pins to secure rise and fall motor

and  operating lever.

3. Fit new retainers to roll pins.
4. Connect multiplug to rise and fall motor.
5. Fit front seat.

 +

 SEATS, REPAIRS, Seat - front.

Motor - tilt - front seat

$% 78.70.29

Remove

1. Remove front seat.

 +

 SEATS, REPAIRS, Seat - front.

2. Disconnect multiplug from tilt motor.
3. Remove 2 retainers and 'C' clip from roll pins

securing tilt motor.

4. Using a suitable drift remove roll pins securing

tilt motor and operating lever to seat frame.

5. Remove tilt motor.

Refit

1. Position and align tilt motor to seat frame.
2. Fit new roll pins to secure motor and  operating

arm.

3. Fit new retainers and 'C' clip to roll pins.
4. Connect multiplug to tilt motor.
5. Fit front seat.

 +

 SEATS, REPAIRS, Seat - front.
