Motor - fore and aft - front seat

SEATS

REPAIRS 76-5-23

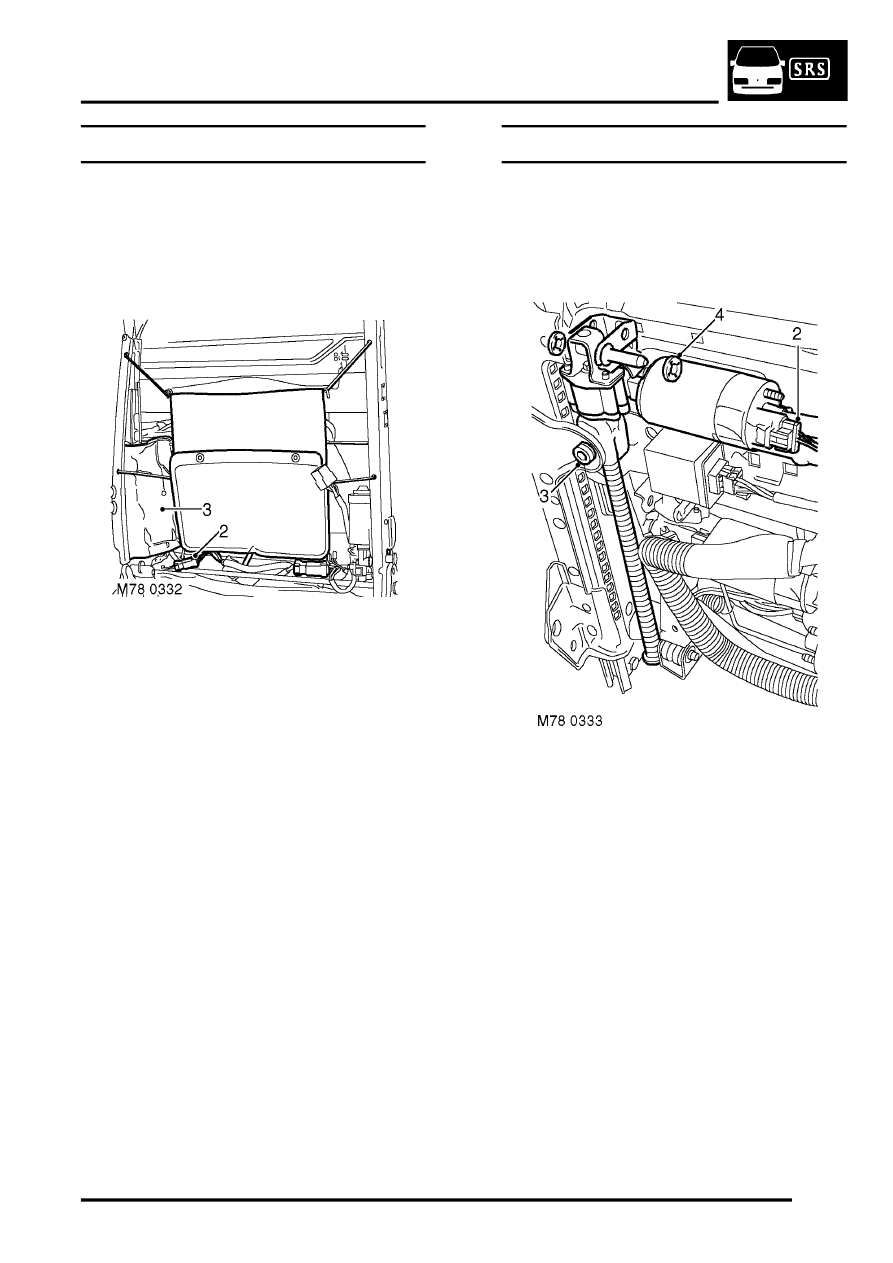

Bladder - lumbar support

$% 78.60.01

Remove

1. Remove squab cover.



 +

 SEATS, REPAIRS, Cover - squab -

front seat.

2. Disconnect lumbar support pump multiplug.
3. Release lumbar support pump from bladder

retainers.

4. Release bladder from 8 retainers and  remove

bladder and lumbar support pump.

5. Collect bladder retainers.

Refit

1. Position bladder retainers to seat frame.
2. Position bladder and secure to bladder

retainers

3. Position pump in bladder retainers and

connect multiplug.

4. Fit squab cover.



 +

 SEATS, REPAIRS, Cover - squab -

front seat.

Motor - fore and aft - front seat

$% 78.70 25

Remove

1. Remove front seat.



 +

 SEATS, REPAIRS, Seat - front.

2. Disconnect multiplug from fore and aft motor.
3. Remove Allen screw securing RH screw

thread to seat frame.

4. Remove 2 retainers from RH fore and aft

gearbox roll pin. Remove roll pin.

5. Remove spacers.
6. Position RH screw thread retainer clear  of seat

frame and remove fore and aft motor.

Refit

1. Clean gearbox and motor drive tube.
2. Position motor drive tube to LH gearbox  and

align fore and aft motor to seat frame.

3. Fit new gearbox spacers, roll pin and retainers.
4. Align RH screw thread retainer to seat  frame

and secure with Allen screw.

Ensure retainer is correctly aligned or
damage may occur when seat motor is
operated.

5. Connect fore and aft motor multiplug.
6. Fit front seat.



 +

 SEATS, REPAIRS, Seat - front.
