Air bag - fascia - passenger - deployment - off vehicle (page 2 of 2)

RESTRAINT SYSTEMS

75-28

REPAIRS

4. Fit and secure air bag to LRT-86-007/04.
5. Connect deployment tool fly lead LRT-86-003/

08 to air bag.

6. Connect deployment tool LRT-86-003 to

deployment tool fly lead LRT-86-003/08.

7. Connect deployment tool LRT-86-003 to

battery.

WARNING: Ensure all personnel are at least
15 metres (50 feet) away from the air bag
module.

8. Press deployment tool operating button to

deploy air bag module.

9. Disconnect deployment tool from battery.

WARNING: During deployment parts of the
air bag module become hot enough to burn
you. Wait 30 minutes after deployment
before touching the air bag module.

10. Disconnect deployment tool fly lead from air

bag.

11. Remove air bag module from holding tools and

place in a sealed bag, ready for disposal.

NOTE: Do not transport deployed SRS
components in the vehicle passenger
compartment.

12. Wipe down holding tools with a damp cloth and

remove from vice.

13. Transport deployed air bag module to

designated area for incineration.

14. Do not re-use or salvage any parts of the

SRS system.

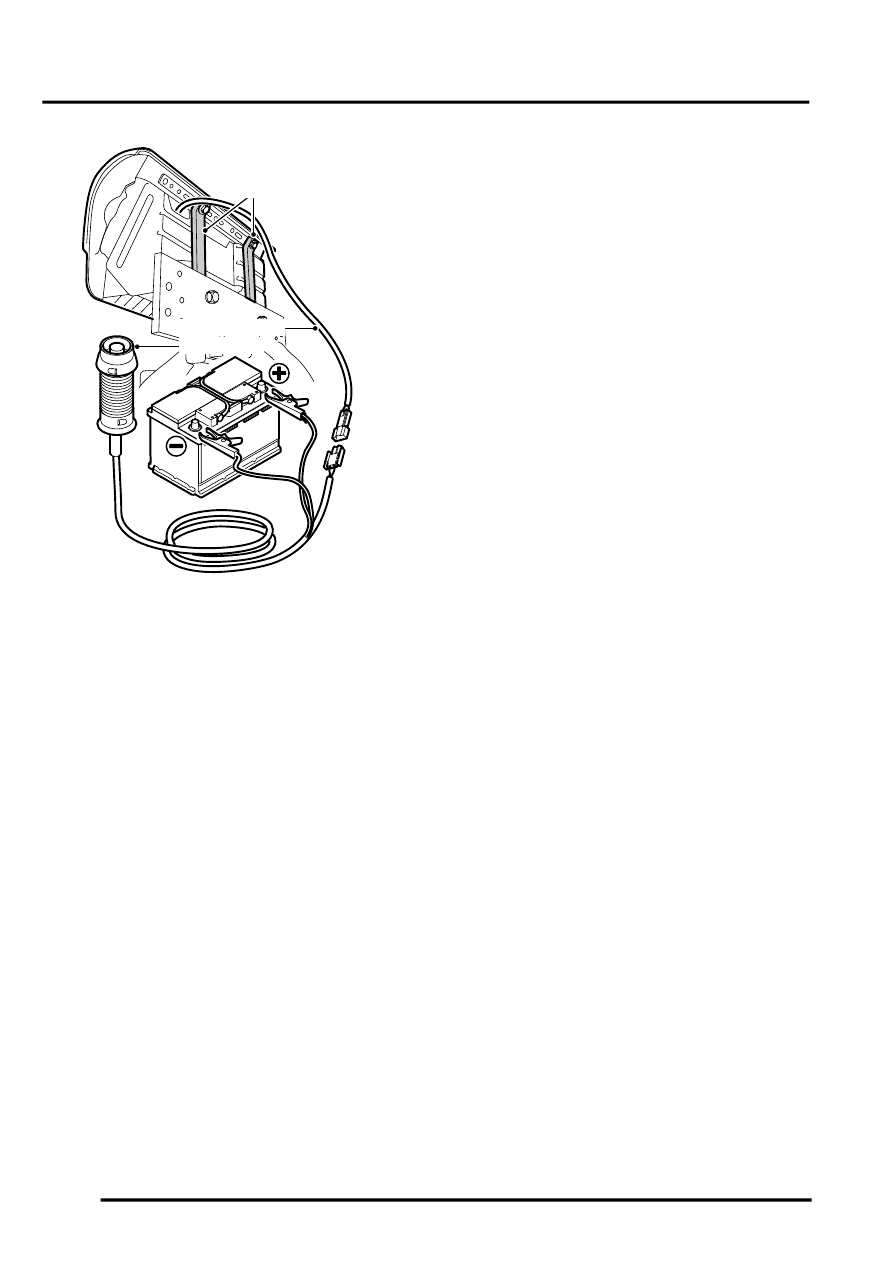

M76 4621

LRT-86-007/04

LRT-86-003/08
LRT-86-003
