Seal - differential pinion

REAR AXLE

REPAIRS

51-7

Seal - differential pinion

$% 51.20.01

Remove

1. Raise rear of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

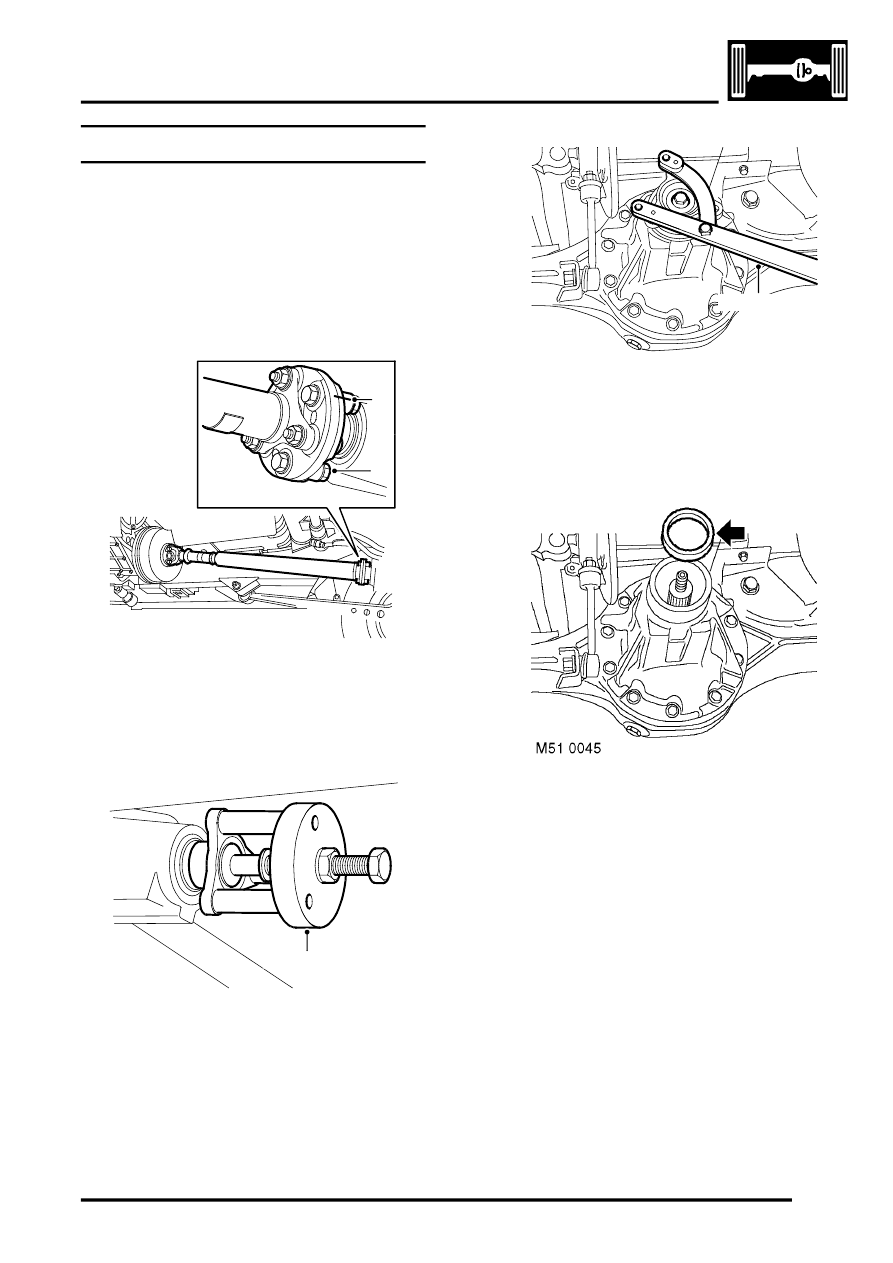

2. Reference mark rear propeller shaft for

reassembly.

3. Remove  3 nuts and bolts securing flexible

coupling to pinion flange. Tie propeller shaft
aside.

4. Using tool LRT-51-008,  extract the centralising

peg from the pinion flange. Remove the
centralising peg from the tool.

5. Using tool LRT-51-003  to restrain  pinion

flange, remove bolt and washer securing pinion
flange. Remove pinion flange.

6. Position container to catch oil spillage

7. Using a suitable lever, remove pinion oil seal.

Take care to avoid damage to oil seal
recess.

M51 0043A

2

3

M51 0056

LRT-51-008

M51 0047A

LRT-51-003
