Differential - assembly (page 2 of 2)

REAR AXLE

51-6

REPAIRS

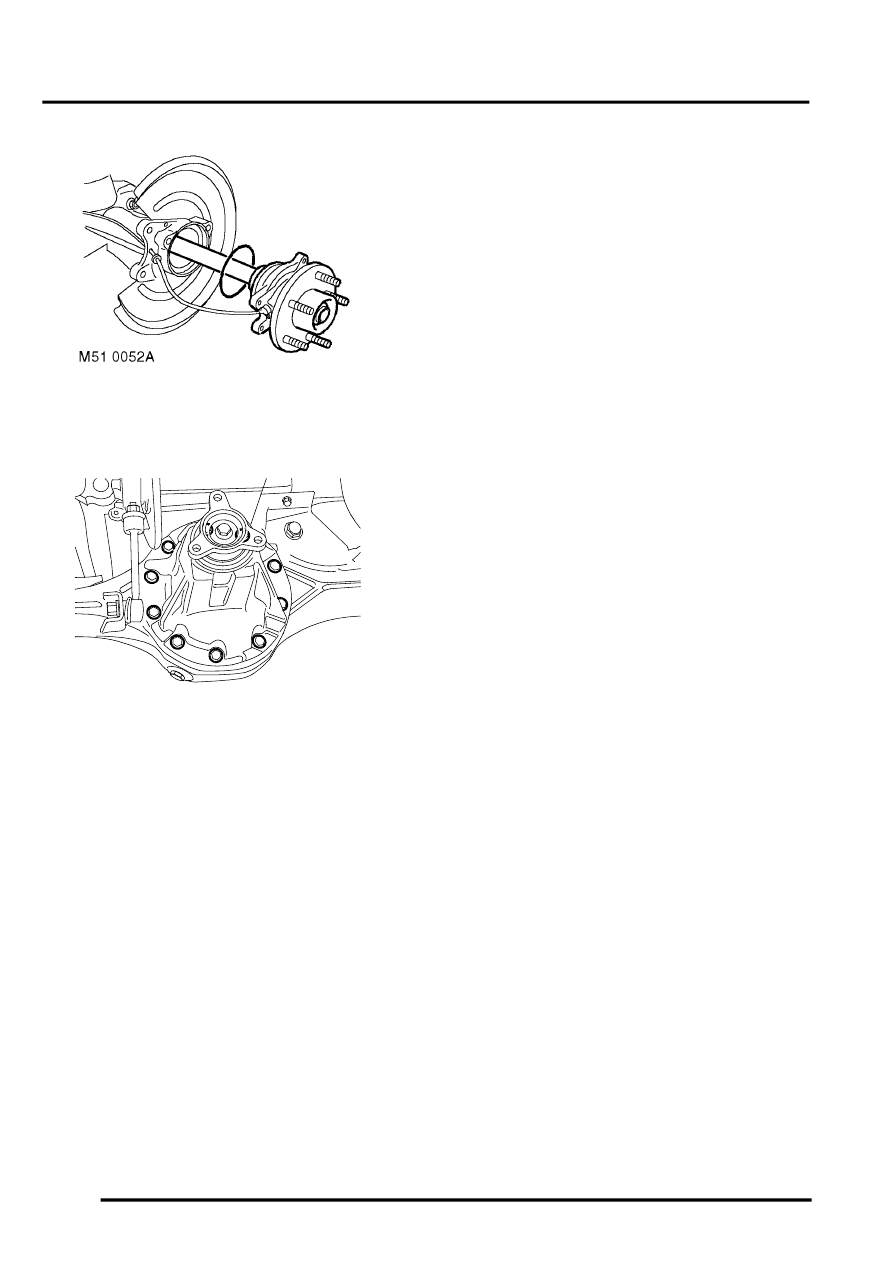

10. Release and remove wheel hubs and drive

shafts from rear axle. Remove and discard 'O'
rings from wheel hubs.

11. Remove 10 bolts securing differential to axle.

Release and remove differential from axle.

Refit

1. Clean drive shafts, wheel hubs and wheel hub

locations in rear axle.

2. Using a suitable solvent, remove all traces

sealant from differential and axle mating faces.

3. Apply sealant, Part No. STC 3811 to differential

or axle mating face.

4. Apply sealant, Part No. STC 50552 to threads

of differential securing bolts.

5. Fit differential to axle, fit  bolts and tighten to 55

Nm (41 lbf.ft).

6. Clean pinion flange and centralising peg.
7. Using a tubular drift, fit centralising peg to

pinion flange. Ensure that the large diameter
part of the centralising peg is below pinion
flange mounting surface.

8. Position propeller shaft and align reference

marks.

9. Fit nuts and bolts securing flexible coupling to

pinion flange and tighten to 76 Nm (56 lbf.ft)

10. Lubricate 2 new wheel hub 'O' rings with clean

differential oil.


 +

 CAPACITIES, FLUIDS,

LUBRICANTS AND SEALANTS,
Lubrication. Install 'O' rings on wheel hubs.

11. Fit LH and RH drive shafts and wheel hubs to

rear axle. Fit wheel hub bolts and tighten to 100
Nm (74 lbf.ft).

12. Connect each ABS sensor multiplug and

secure harness to harness bracket and brake
hose.

13. Fit LH and RH rear brake discs.

 +

 BRAKES, REPAIRS, Brake disc -

rear.

14. Remove stand(s) and lower vehicle.
15. Fill differential with oil.

 +

 MAINTENANCE, PROCEDURES,

Front and rear axle.

M51 0042B
