Gearbox - Diesel (page 2 of 4)

MANUAL GEARBOX - R380

REPAIRS

37-17

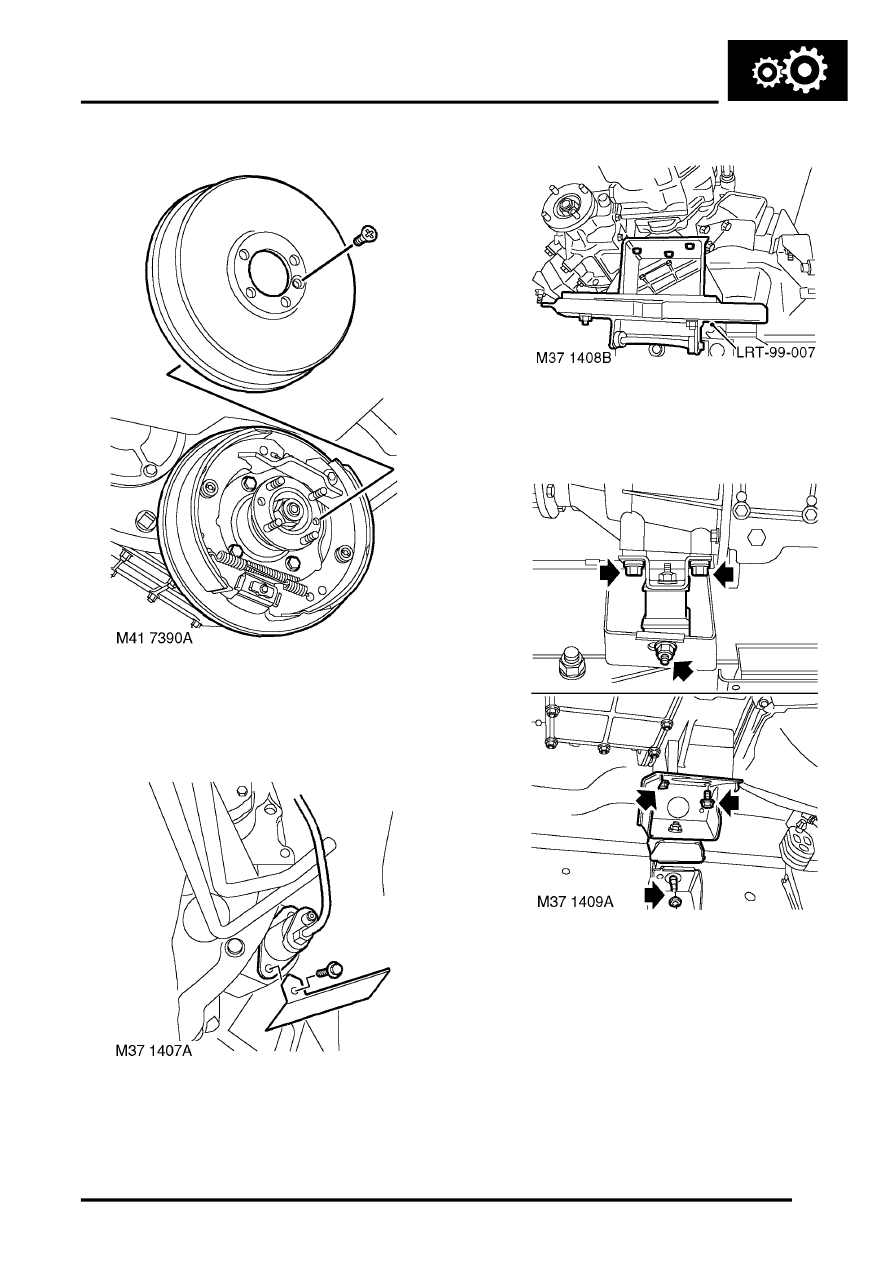

14. Remove handbrake drum retaining screw and

remove handbrake drum.

15. Remove 4 bolts from handbrake back plate,

release back plate and tie aside.

16. Remove 2 bolts securing clutch slave cylinder,

collect heat shield, release slave  cylinder and
position aside.

17. Fit support plate LRT-99-007   to gearbox jack.
18. Position gearbox jack and support plate to

gearbox and secure with 3 bolts.

19. Support the weight of gearbox, remove nuts

securing gearbox mountings to body.

20. Remove 4 bolts securing both mountings to

gearbox, raise gearbox and remove both
mountings.

21. Lower gearbox sufficiently to access top of

gearbox.
