Gearbox - Diesel

MANUAL GEARBOX - R380

37-16

REPAIRS

Gearbox - Diesel

$% 37.20.02.99

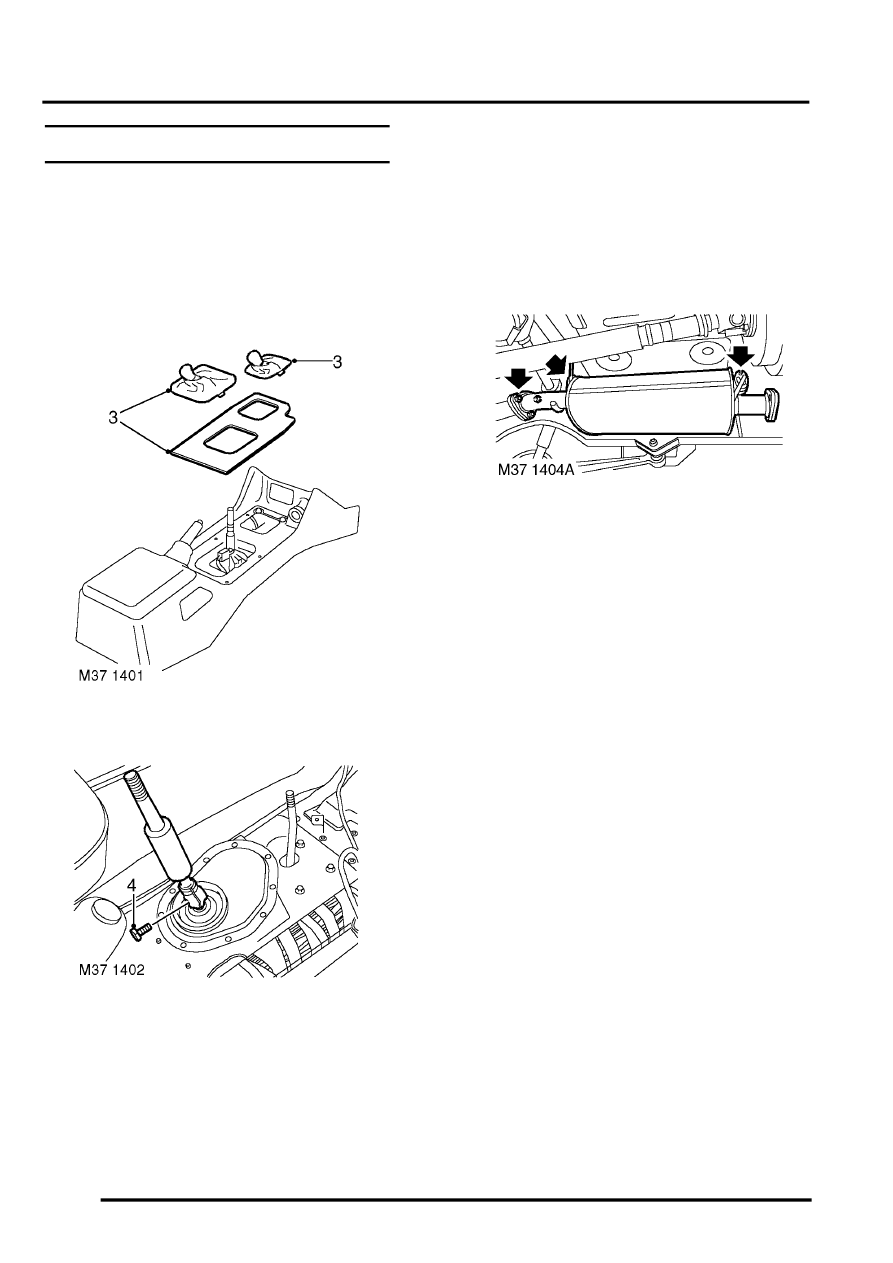

Remove

1. Release turn buckles and remove battery cover

and cooling fan cowl.

2. Disconnect battery earth lead.

3. Remove gear lever knob and gear lever trim.

4. Remove clamp bolt and remove gear lever

extension.

5. Apply a little lubricant to gear lever to aid

removal through grommet.

6. Remove exhaust front pipe.



 +

 MANIFOLDS AND EXHAUST

SYSTEMS - Td5, REPAIRS, Pipe - front.

7. Remove starter motor.



 +

 CHARGING AND STARTING,

REPAIRS, Starter motor - diesel.

8. Drain gearbox oil.



 +

 MAINTENANCE, PROCEDURES,

Manual gearbox.

9. Drain transfer gearbox oil.



 +

 MAINTENANCE, PROCEDURES,

Transfer box.

10. Remove 3 nuts securing intermediate silencer

to tail pipe.

11. Release silencer from mounting rubbers,

remove silencer and discard gasket.

12. Remove front propeller shaft.



 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - front.

13. Remove rear propeller shaft.



 +

 PROPELLER SHAFTS, REPAIRS,

Propeller shaft - rear.
