Headlamp - up to 03MY

LIGHTING

86-2-4

REPAIRS

Headlamp - up to 03MY

$% 86.40.49

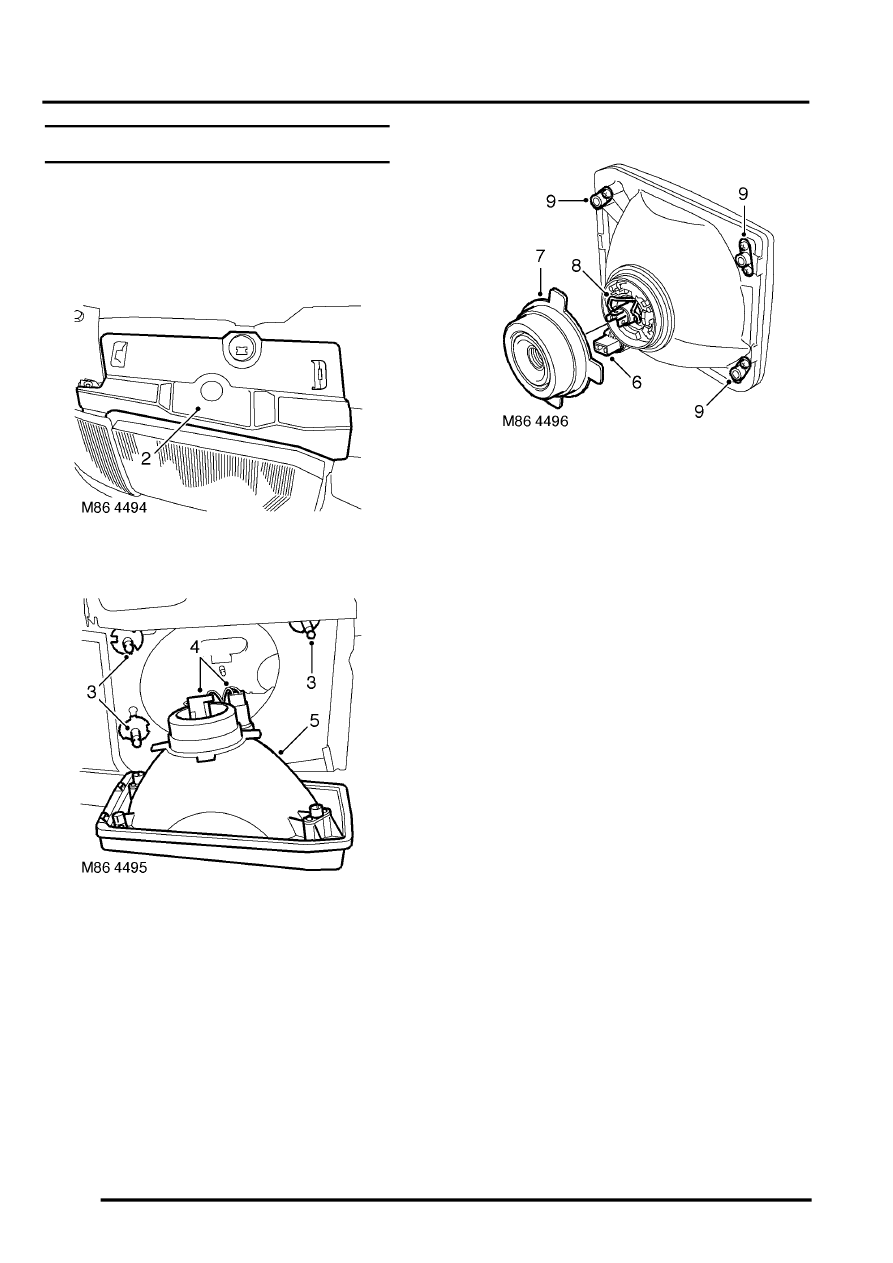

Remove

1. For RH headlamp: Release fixings and

remove battery cover.

2. Remove headlamp access cover from body.

3. Release headlamp from locating sockets.
4. Disconnect multiplugs from headlamp and  side

lamp bulbs.

5. Remove headlamp.

NOTE: Do not carry out further dismantling if
component is removed for access only.

6. Remove side lamp bulb holder from headlamp.
7. Remove rubber cover from headlamp.
8. Release headlamp bulb retaining clip and

remove headlamp bulb.

9. Remove 6 screws and remove headlamp

retaining sockets.

Refit

1. Fit retaining sockets to new headlamp and

secure with screws.

2. Fit headlamp bulb and secure with clip.
3. Fit rubber cover.
4. Fit side lamp bulb holder.
5. Position headlamp and connect multiplugs.
6. Fit headlamp onto locating pins.
7. Check headlamp beam alignment.

 +

 LIGHTING, ADJUSTMENTS,

Headlamps beam alignment - up to 03MY.

8. Fit headlamp access cover.
9. For RH headlamp: Fit battery cover and

secure with fixings.
