Louvre panel assembly - centre fascia

INTERIOR TRIM COMPONENTS

76-3-16 REPAIRS

Louvre panel assembly - centre fascia

$% 76.46.42

Remove

1. Remove radio cassette player from fascia.

 +

 IN CAR ENTERTAINMENT,

REPAIRS, Radio.

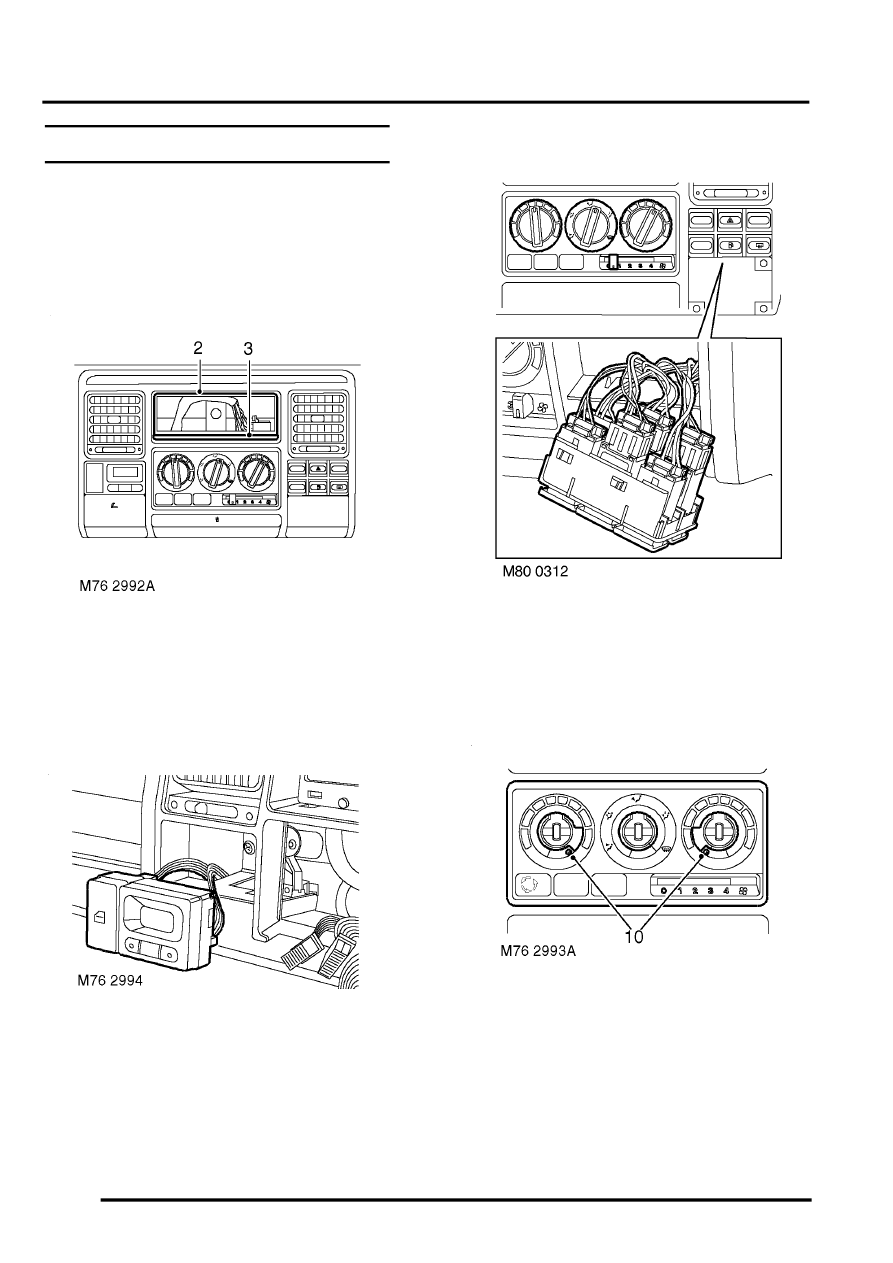

2. Carefully release and remove radio DIN socket

from louvre panel.

3. Remove screw cover from radio aperture.
4. Remove drink tray assembly.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Drink tray assembly - centre
fascia.

5. Carefully release clock assembly from louvre

panel.

6. Disconnect multiplugs from clock and door

locking switch. Remove clock assembly.

7. Carefully release switch pack from louvre

panel.

8. Disconnect multiplugs from switches and

remove switch pack.

9. Models without A/C: Carefully remove blower

speed and heater control knobs.

10. Models without A/C: Remove 2 screws

securing heater control panel graphic plate and
remove graphic plate.
