INTERIOR TRIM COMPONENTS

REPAIRS 76-3-15

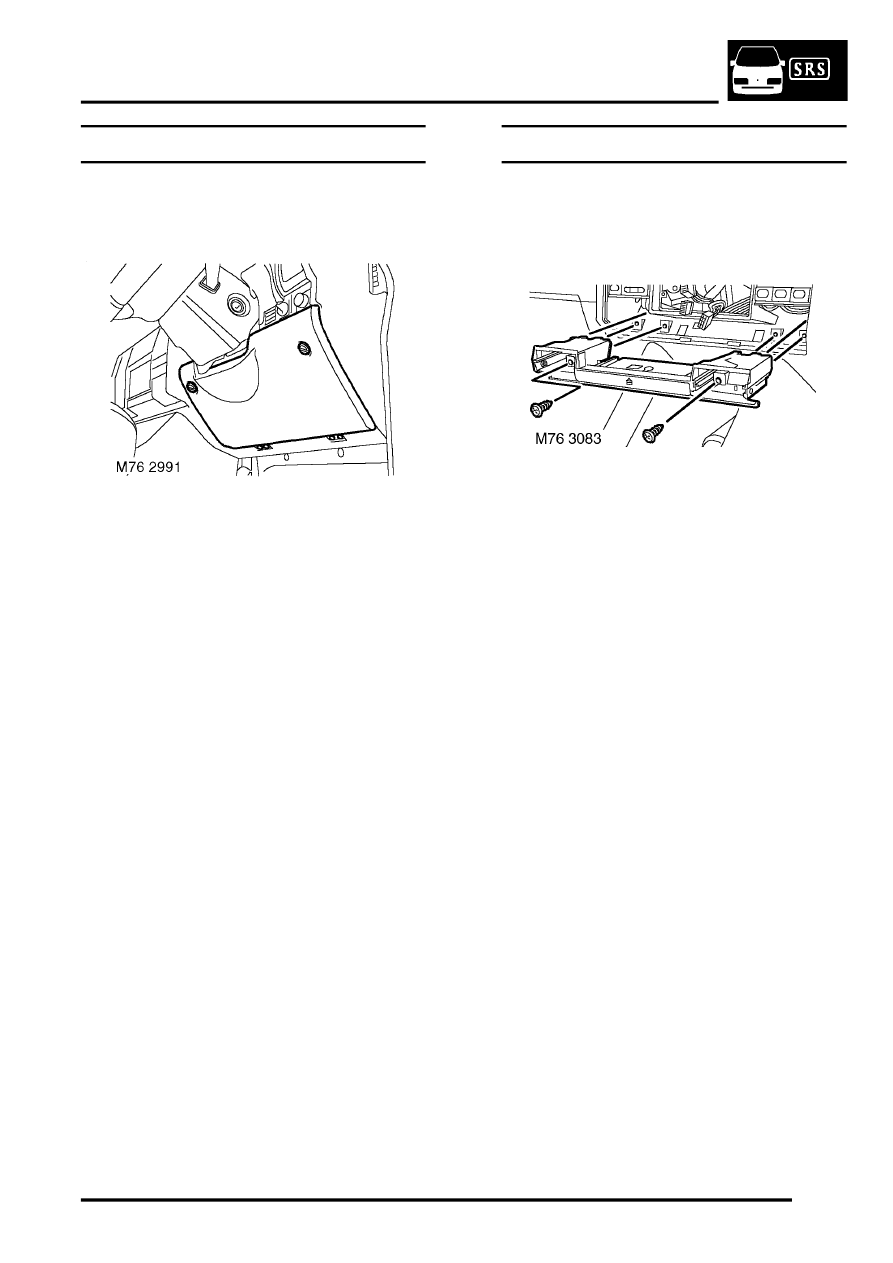

Panel  -  fascia access - driver's side

$% 76.46.40

Remove

1. Remove 4 bolts securing fascia access panel to

fascia.

2. Release 2 quarter turn screws securing fascia

access panel to fascia.

3. Remove fascia access panel.

Refit

1. Position fascia access panel to fascia and

secure with quarter turn screws.

2. Position base of fascia access panel to fascia

and secure with bolts.

Drink tray assembly - centre fascia

$% 76.46.41

Remove

1. Remove coin tray and ash tray.

2. Remove 6 screws securing drink tray assembly

to fascia.

3. Remove drink tray.

Refit

1. Position drink tray assembly to fascia and

secure with screws.

2. Fit ash tray and coin tray to drink tray assembly.
