Radio

IN CAR ENTERTAINMENT

REPAIRS 86-6-31

REPAIRS

 Radio

$% 86.50.03

Remove

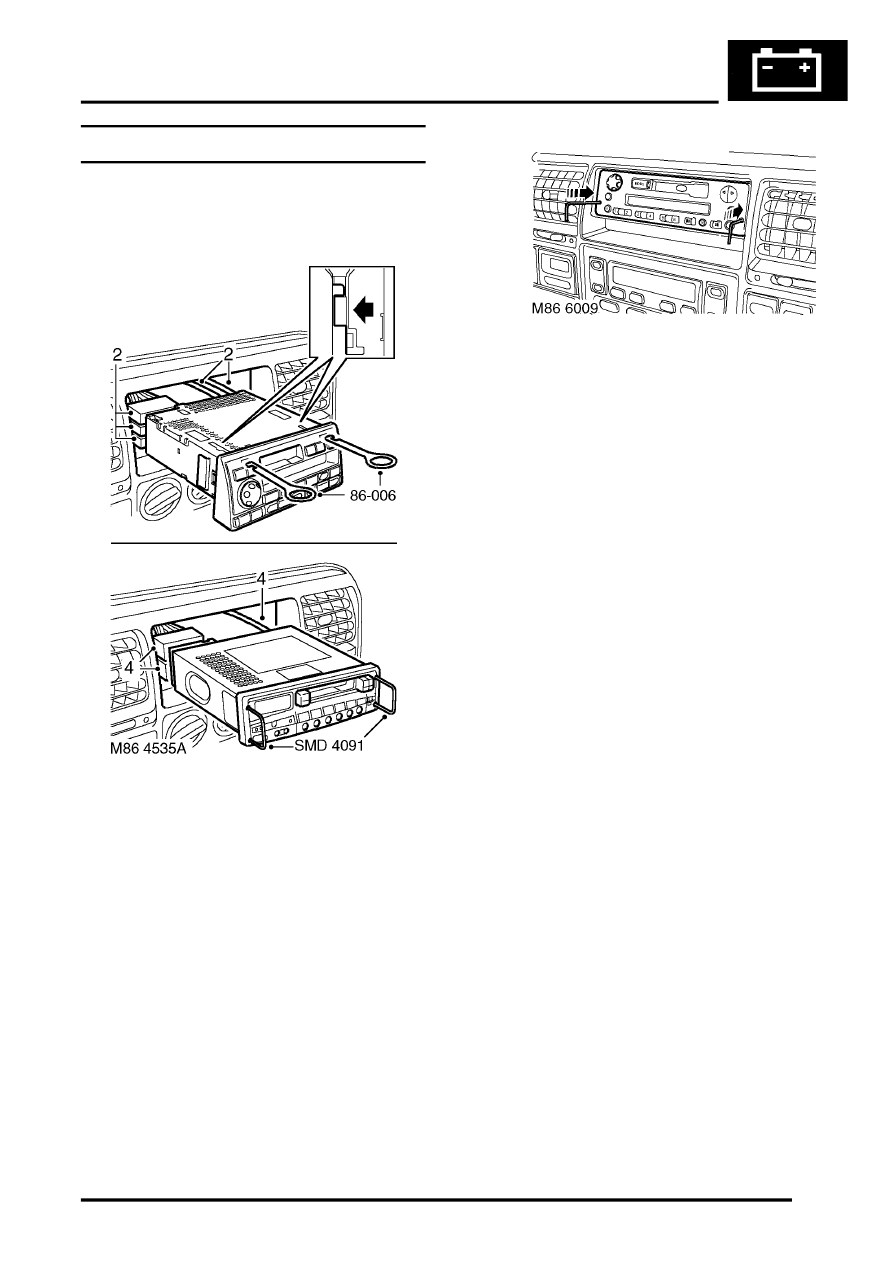

1. High line models only : Fit tool 86-006 with

cutouts facing outwards into slots at top of
radio, ensure that cutouts locate correctly with
retaining clips (arrowed) and pull radio cassette
player from fascia.

2. Disconnect 3 multiplugs and 2 coax cables and

remove radio cassette player.

3. Mid line models only : Fit tool SMD 4091 to

release retaining clips and pull radio cassette
player from fascia.

4. Disconnect 3 multiplugs and 2 coax cables and

remove radio cassette player.

5. Low line models only : Using 2.5 mm Allen

key, loosen bolts and release radio cassette
player from fascia.

6. Disconnect multiplug and aerial and remove

radio cassette player.

Refit

1. Position radio cassette player to fascia aperture

and connect multiplugs and coax cable(s).

2. Slide radio into fascia until retaining clips

engage.

3. Low line models only :Tighten Allen bolts.
4. Enter security code and check radio cassette

player for correct operation.
