Servo - recirculation flap

HEATING AND VENTILATION

REPAIRS

80-17

Servo - recirculation flap

$% 80.10.18

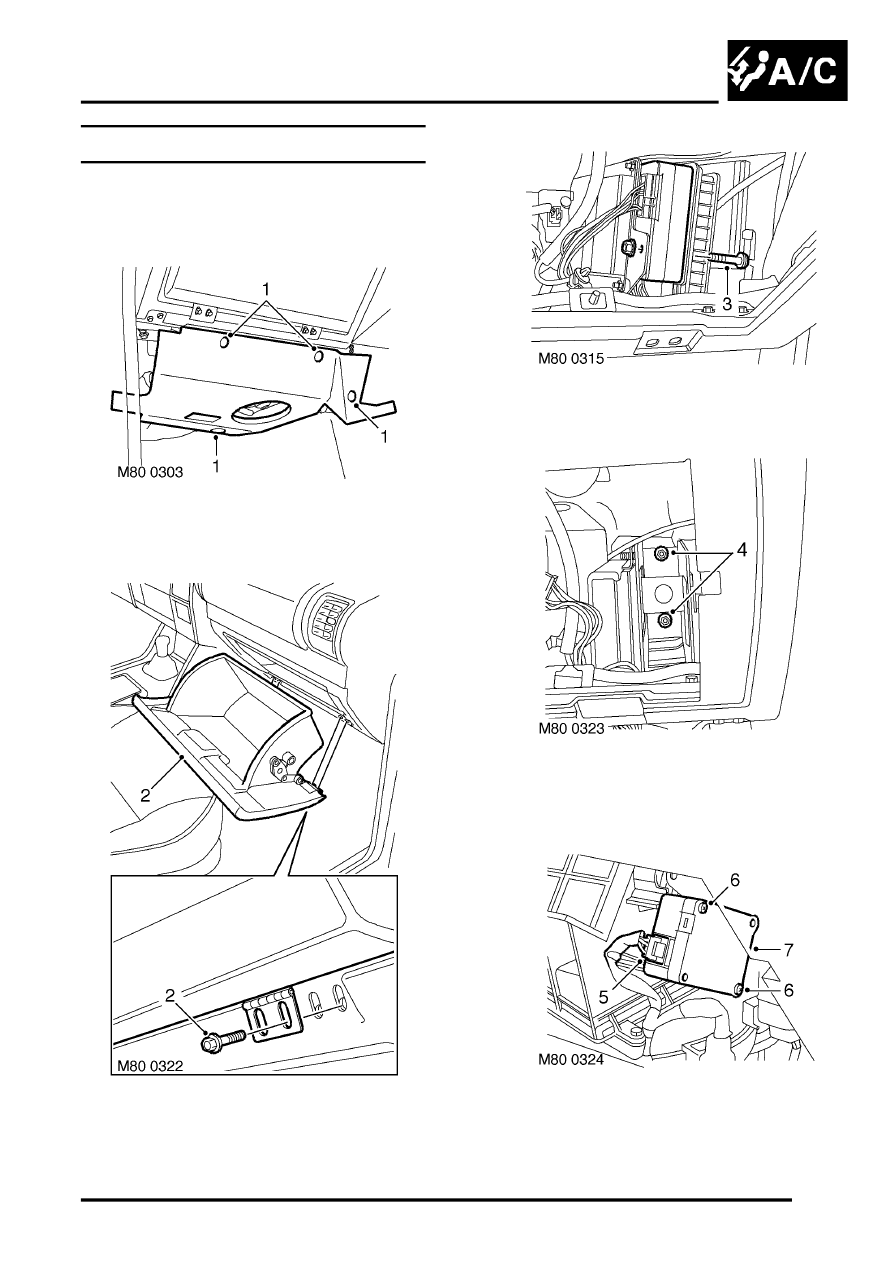

Remove

1. Remove 4 studs securing passenger toe board

and remove toe board.

2. Remove 4 screws securing glove box,  release

catch and remove glove box.

3. Remove bolt securing BCM, release BCM  from

retaining peg and lower BCM.

4. Remove 2 nuts securing ECU assembly and

lower ECU assembly to gain access to servo
screws.

5. Disconnect multiplug from servo.
6. Remove 2 screws securing servo.
7. Release servo, disconnect operating  lever and

remove servo.
