Cables - heater control (page 2 of 2)

HEATING AND VENTILATION

80-16

REPAIRS

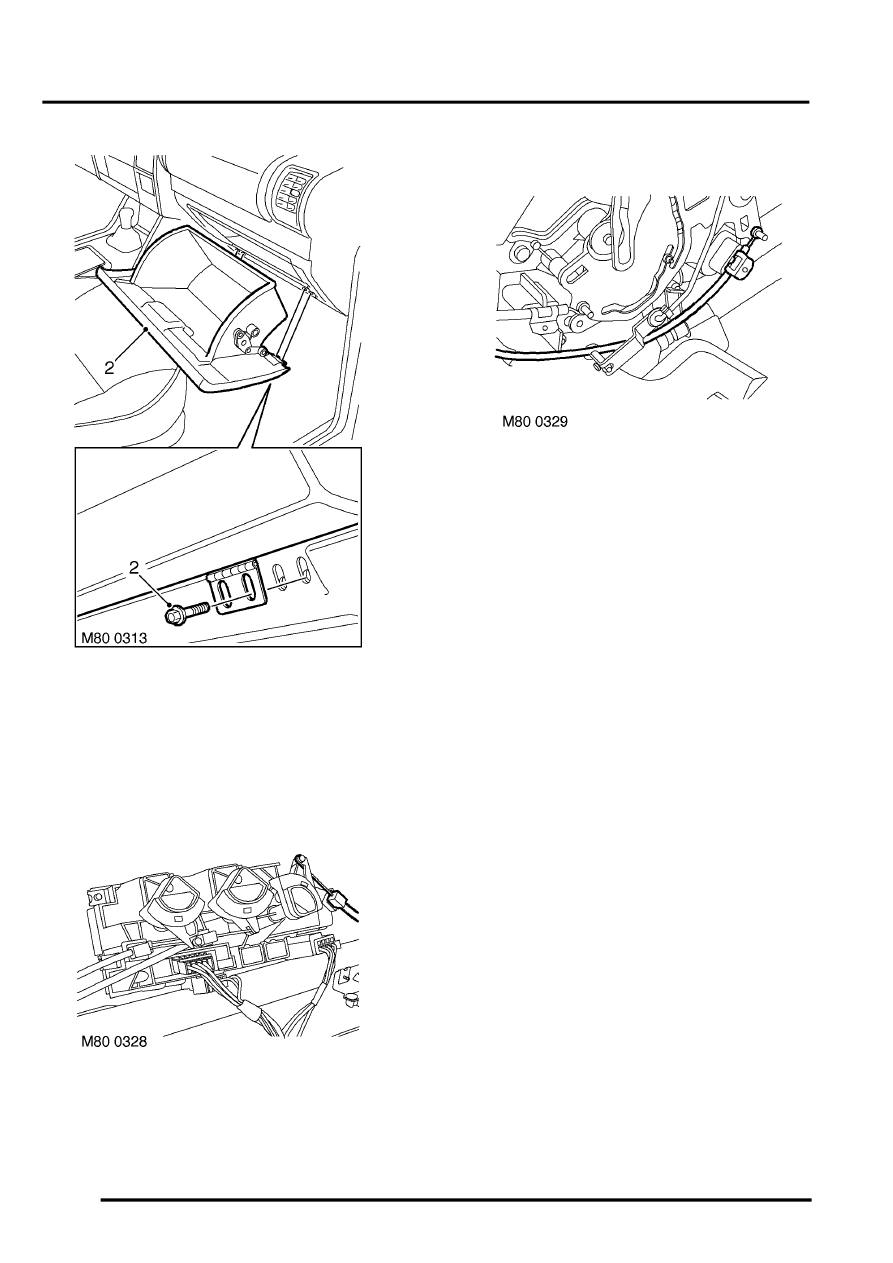

2. Passenger temperature control cable:

Remove 4 screws securing glove box, release
catch and remove glove box.

3. Remove louvre panel assembly.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Louvre panel assembly - centre
fascia.

4. Release control cable  abutment from control

housing and disconnect  inner cable from
control.

5. Release clip securing  control outer cable to

heater case and  disconnect inner cable from
flap lever.

6. Remove control cable.

Refit

1. Fit new control cable,  connect inner cable to

control and secure  abutment to control
housing.

2. Fit other end of inner cable to flap  lever.
3. Position control to maximum heat for

temperature control cables or demist for air
flow control cable, hold flap lever in fully  closed
position and secure outer cable in  clip on
heater casing.

4. Refit louvre panel assembly.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Louvre panel assembly - centre
fascia.

5. Driver temperature and air flow  control

cables:   Close fuse access cover and secure
fixings.

6. Passenger temperature control  cable: Refit

glove box and secure with bolts.
