Heater assembly - models without air conditioning

HEATING AND VENTILATION

80-22

REPAIRS

Heater assembly - models without air
conditioning

$% 80.20.01.99

Remove

1. Drain cooling system.

l

 +

 COOLING SYSTEM - Td5,

ADJUSTMENTS, Drain and refill.

l

 +

 COOLING SYSTEM - V8,

ADJUSTMENTS, Drain and refill.

2. Diesel models: Remove 3 bolts and  remove

engine cover.

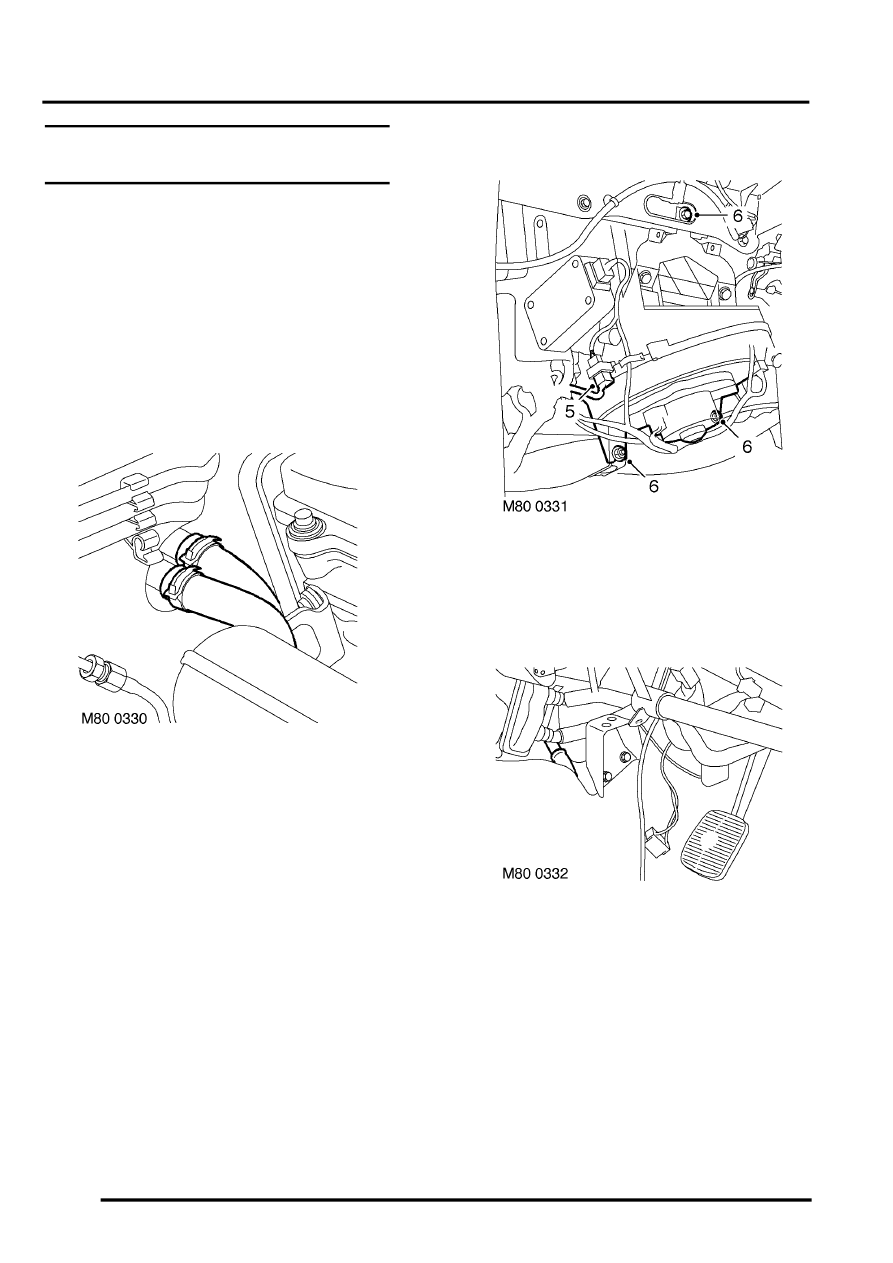

3. Release clips and disconnect coolant  hoses

from heater pipes.

CAUTION: Always fit plugs to open
connections to prevent contamination.

4. Remove facia assembly.

 +

 INTERIOR TRIM COMPONENTS,

REPAIRS, Fascia.

5. Disconnect harness multiplug from heater

blower motor.

6. Remove bolt and 2 nuts securing heater

blower housing assembly to body and remove
blower.

7. Disconnect 2 drain tubes from base of  heater.
