Wheel hub

FRONT SUSPENSION

REPAIRS

60-33

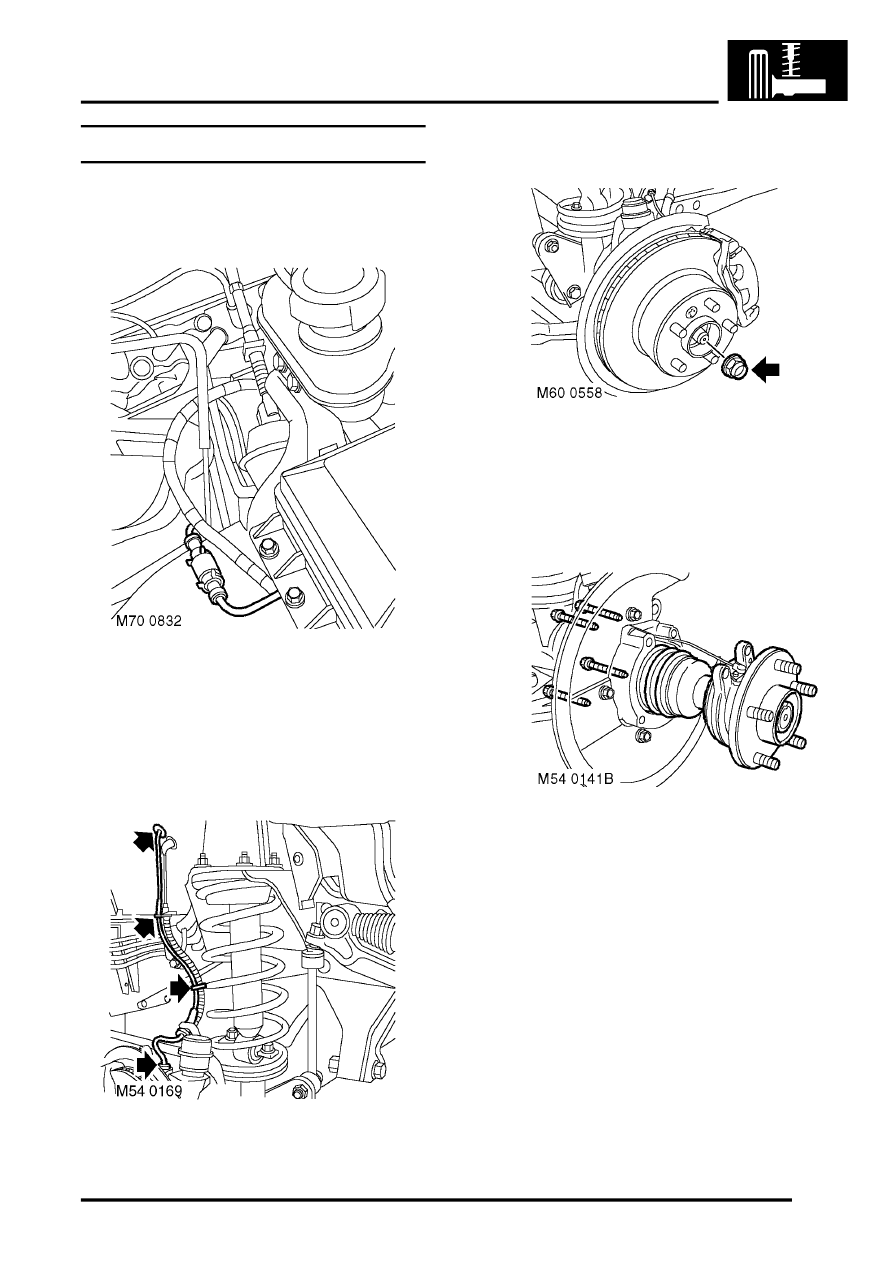

Wheel hub

$% 60.25.01

Remove

1. Release ABS sensor harness grommet from

inner wing valance and disconnect multiplug.

2. Raise front of vehicle.

WARNING: Do not work on or under a
vehicle supported only by a jack. Always
support the vehicle on safety stands.

3. Remove road wheel.

4. Pull ABS sensor harness through aperture into

wheel arch.

5. Release harness from brackets on inner wing

valance, suspension turret and front hub.

6. Release stake from drive shaft nut.
7. With assistance, remove drive shaft nut.

Discard the nut.

8. Remove front brake disc.

 +

 BRAKES, REPAIRS, Brake disc -

front.

9. Remove 4 bolts securing wheel hub to  steering

knuckle.

10. Release wheel hub from steering knuckle, then

remove wheel hub and drive shaft assembly
from axle.

CAUTION: Do NOT remove the ABS sensor
from the hub. The hub and the sensor are
supplied as an assembly.
