Steering knuckle (page 2 of 2)

FRONT SUSPENSION

REPAIRS

60-31

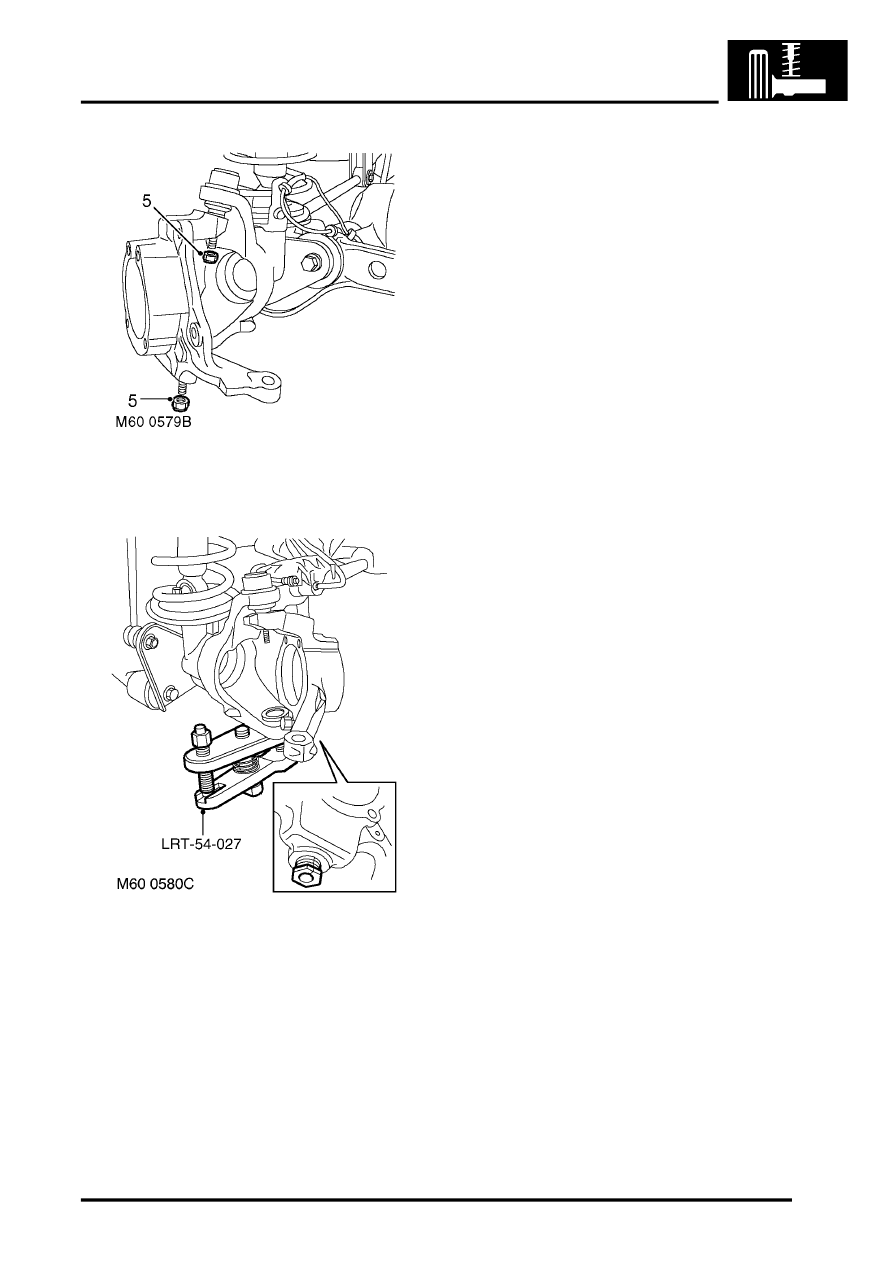

5. Remove 2 nuts securing ball joints to steering

knuckle.

6. Break taper joints using LRT-54-027 and

remove steering knuckle.

7. Remove tension collet from steering knuckle.
8. Remove drive shaft oil seal from axle casing.

Refit

1. Clean taper bores in steering knuckle and

tension collet.

2. Fit tension collet into steering knuckle and

tighten to 5 Nm (3.7 lbf.ft).

3. Clean ball joint tapers and taper seats.
4. Position steering knuckle to axle yoke. Fit

upper ball joint nut and tighten to 110 Nm  (81
lbf.ft). Fit lower ball joint nut and tighten to 135
Nm (100 lbf.ft).

5. Clean track rod and (if applicable) drag link

tapers and taper seats.

6. Connect track rod and drag link to steering

knuckle. Fit track rod and drag link nuts and
tighten to 80 Nm (59 lbf.ft).

7. Clean mudshield and steering knuckle mating

faces.  Position mudshield, fit bolts and tighten
to 10 Nm (7 lbf.ft).

8. Fit wheel hub.

 +
