Bushes - front long arm - ACE

FRONT SUSPENSION

REPAIRS

60-63

Bushes - front long arm - ACE

$% 60.60.46

Remove

1. Remove ACE front actuator.

 +

 FRONT SUSPENSION, REPAIRS,

Actuator - front - ACE.

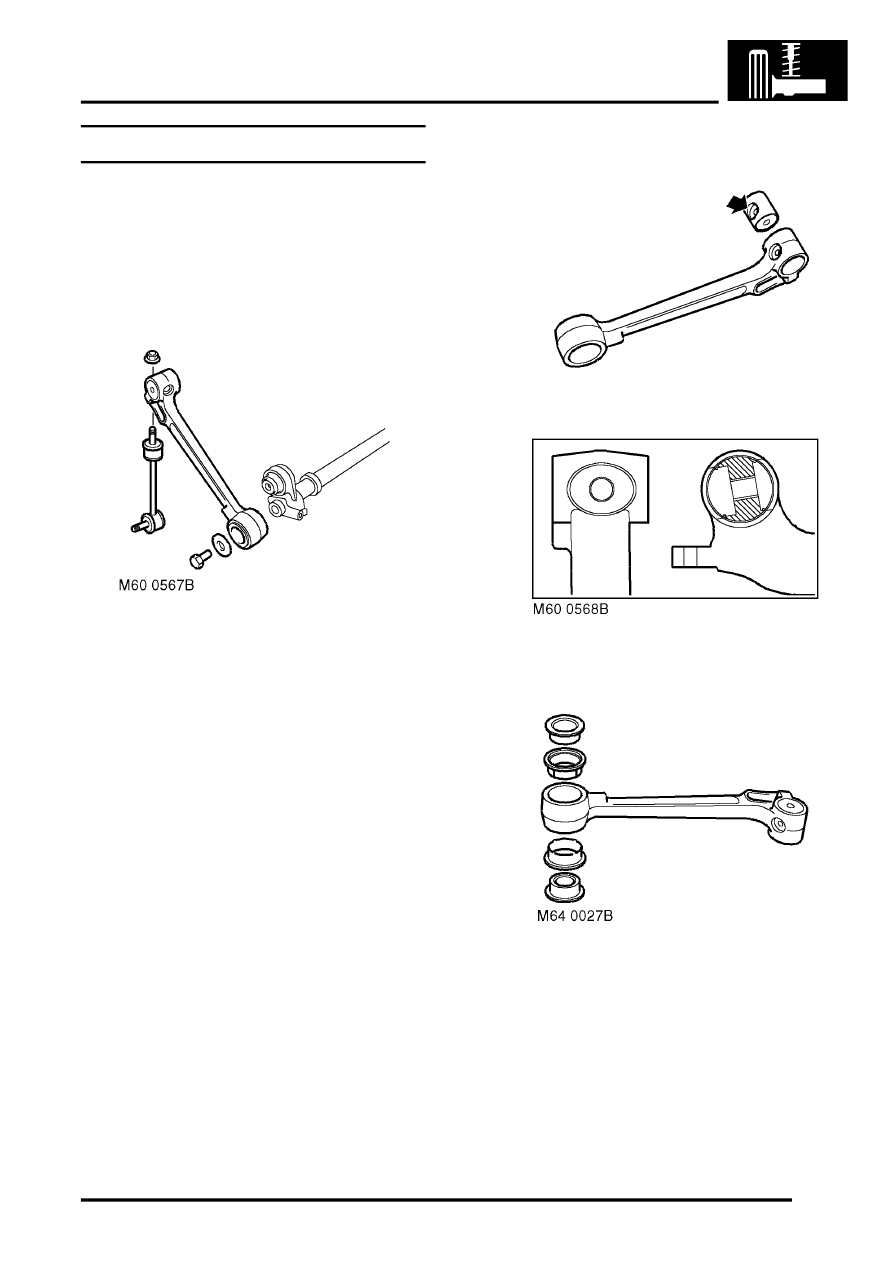

2. Remove securing nut and remove anti-roll bar

link from torsion bar.

3. Restrain torsion bar and remove long arm

securing bolt and washer. Remove long arm
from torsion bar.

CAUTION: The short arm and torsion bar
are supplied as an assembly and must not
be separated.

4. Use a suitable drift to remove both halves of

slipper bush from long arm.

5. Use suitable adaptors to press actuator rod end

bush from long arm.

Refit

1. Clean bush locations in long arm.

2. Use suitable adaptors to press new actuator

rod end bush into long arm. Ensure hole in bush
is correctly aligned with hole in long arm.

3. Align slots in new slipper bush halves with

those in long arm. Carefully press both halves
of slipper bush into long arm. Ensure the
sealing rings on the slipper bush faces are not
damaged.

4. Clean long arm and mating face on torsion bar.
5. Fit long arm to torsion bar. Restrain torsion bar

and tighten bolt to 180 Nm (133 lbf.ft).

6. Fit anti-roll bar link to long arm and tighten nut

to 50 Nm (37 lbf.ft).

7. Fit ACE front actuator.

 +

 FRONT SUSPENSION, REPAIRS,

Actuator - front - ACE.
