FRONT SUSPENSION

60-62

REPAIRS

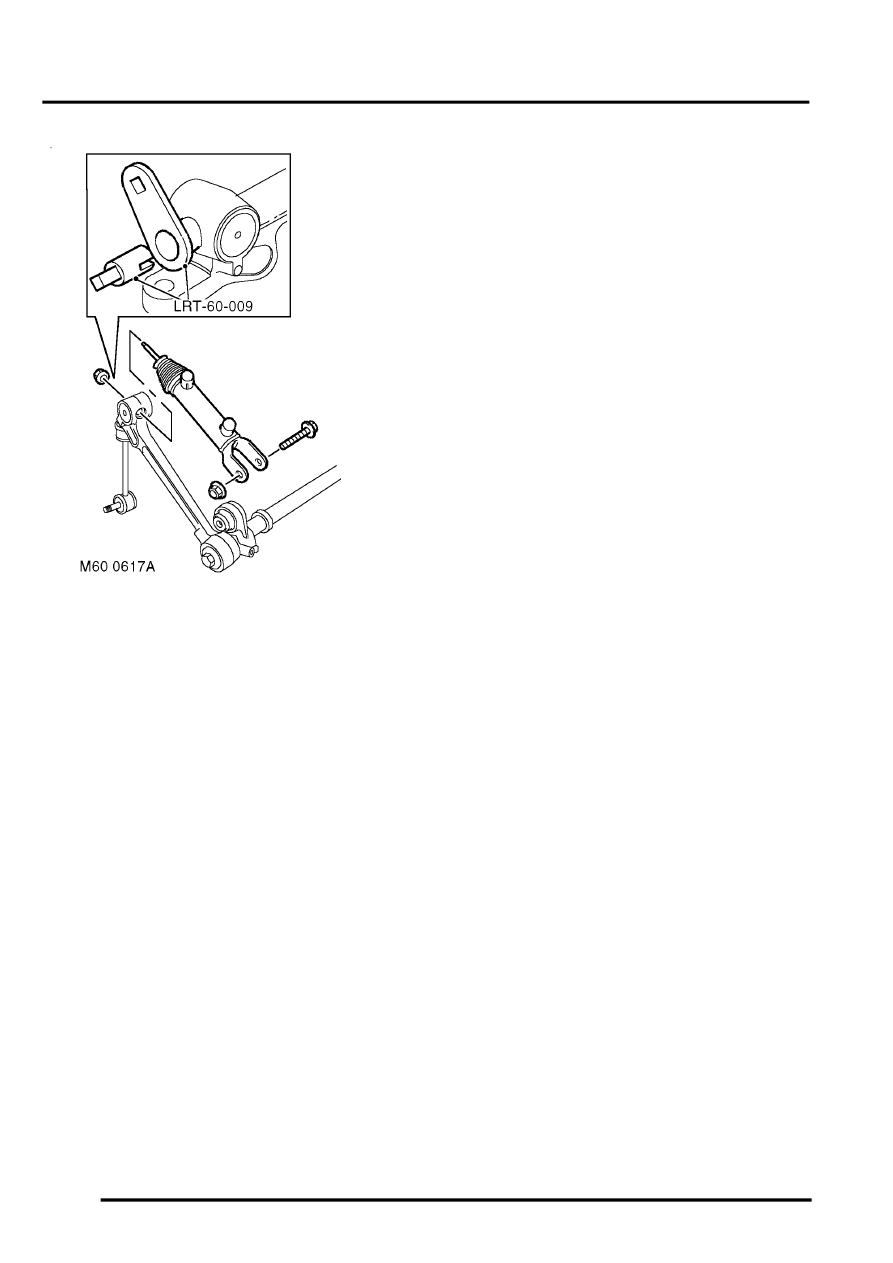

9. Use LRT-60-009 to remove nut securing

actuator to long  arm.

10. Remove nut and bolt securing actuator to  short

arm and remove actuator.

CAUTION: The short arm and torsion bar
are supplied as an assembly and must not
be separated.

Refit

1. Fit actuator to torsion bar. Use LRT-60-009to

tighten actuator to long arm nut to 48 Nm (35
lbf.ft). Tighten actuator to short arm nut and bolt
to 180 Nm (133 lbf.ft).

2. Ensure torsion bar mounting rubber mating

faces are clean and free from damage.

3. Fit mounting rubbers to torsion bar.
4. With assistance, position torsion bar and

actuator assembly to vehicle. Fit clamp plates
and tighten bolts to 45 Nm (33 lbf.ft).

5. Ensure washer is in place on lower ball joint of

each anti-roll bar link, then connect lower ball
joint to axle and tighten nuts to 100 Nm (74
lbf.ft).

6. Connect pipes to actuator with cap nuts and

new sealing washers. Tighten cap nuts to 29
Nm (21 lbf.ft). Ensure pipes are not under
tension or kinked.

7. Renew ACE high pressure filter.

 +

 FRONT SUSPENSION, REPAIRS,

Filter - high pressure - ACE.

8. Bleed ACE hydraulic system.

 +

 FRONT SUSPENSION,

ADJUSTMENTS, ACE hydraulic system
bleeding.

9. Fit RH front road wheel and tighten nuts to 140

Nm (103 lbf.ft).

10. Lower vehicle.
