Differential - assembly (page 2 of 2)

FRONT AXLE

54-6

REPAIRS

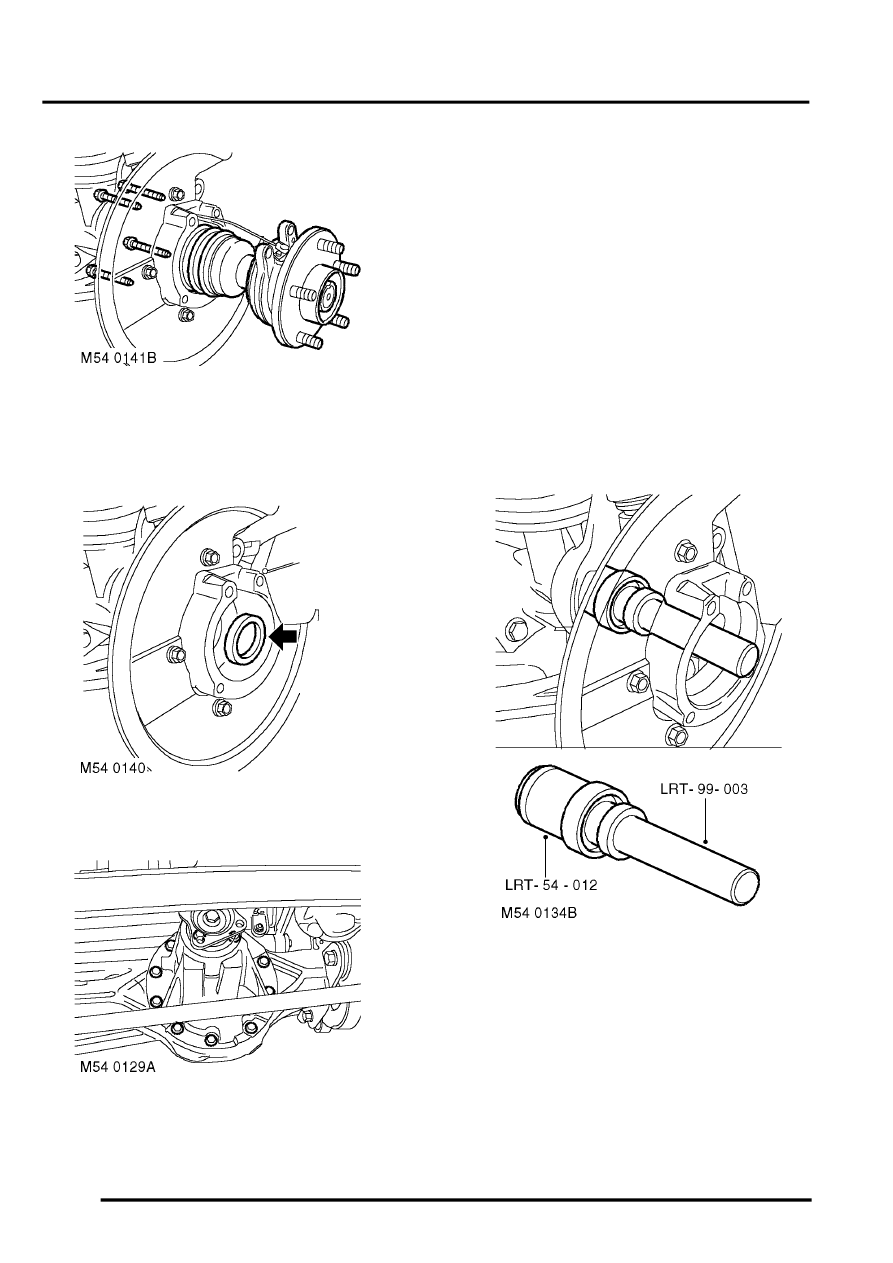

9. Remove 4 bolts securing each front wheel hub

to front axle.

10. Release wheel hubs from front axle. Remove

wheel hubs and drive shafts from front axle.

11. Remove oil seal from axle casing.

12. Remove 10 bolts securing differential to axle

casing. Release and remove differential from
axle casing.

Refit

1. Clean drive shaft oil seal recess, oil seal

running surface, wheel hub and axle mating
faces.

2. Using a suitable solvent, remove all traces

sealant from differential and axle mating faces.

3. Applysealant, Part No. STC 3811 to differential

or axle mating face.

4. Apply sealant, Part No. STC 50552 to threads

of differential securing bolts.

5. Fit differential to axle, fit bolts and tighten to 55

Nm (41 lbf.ft).

6. Position propeller shaft and align reference

marks. Fit bolts and tighten to 47 Nm (35 lbf.ft).

7. Lubricate oil seal lip and running surface with

clean differential oil.


 +

 CAPACITIES, FLUIDS,

LUBRICANTS AND SEALANTS,
Lubrication.

8. Using  LRT-54-012 and  LRT-99-003, fit new

drive shaft oil seal to axle casing.

9. Apply anti-seize compound to wheel hub and

steering knuckle mating faces.

10. Ensure ABS harnesses are located in cut out in

steering knuckles.

11. Fit drive shafts in axle casing and align wheel

hubs with steering knuckles. Fit wheel hub bolts
and tighten to 100 Nm (74 lbf.ft).

12. Connect each ABS sensor multiplug and

secure harness to harness bracket and brake
hose.
