Trim finisher - bumper - front - from 03MY

EXTERIOR FITTINGS

76-2-14 REPAIRS

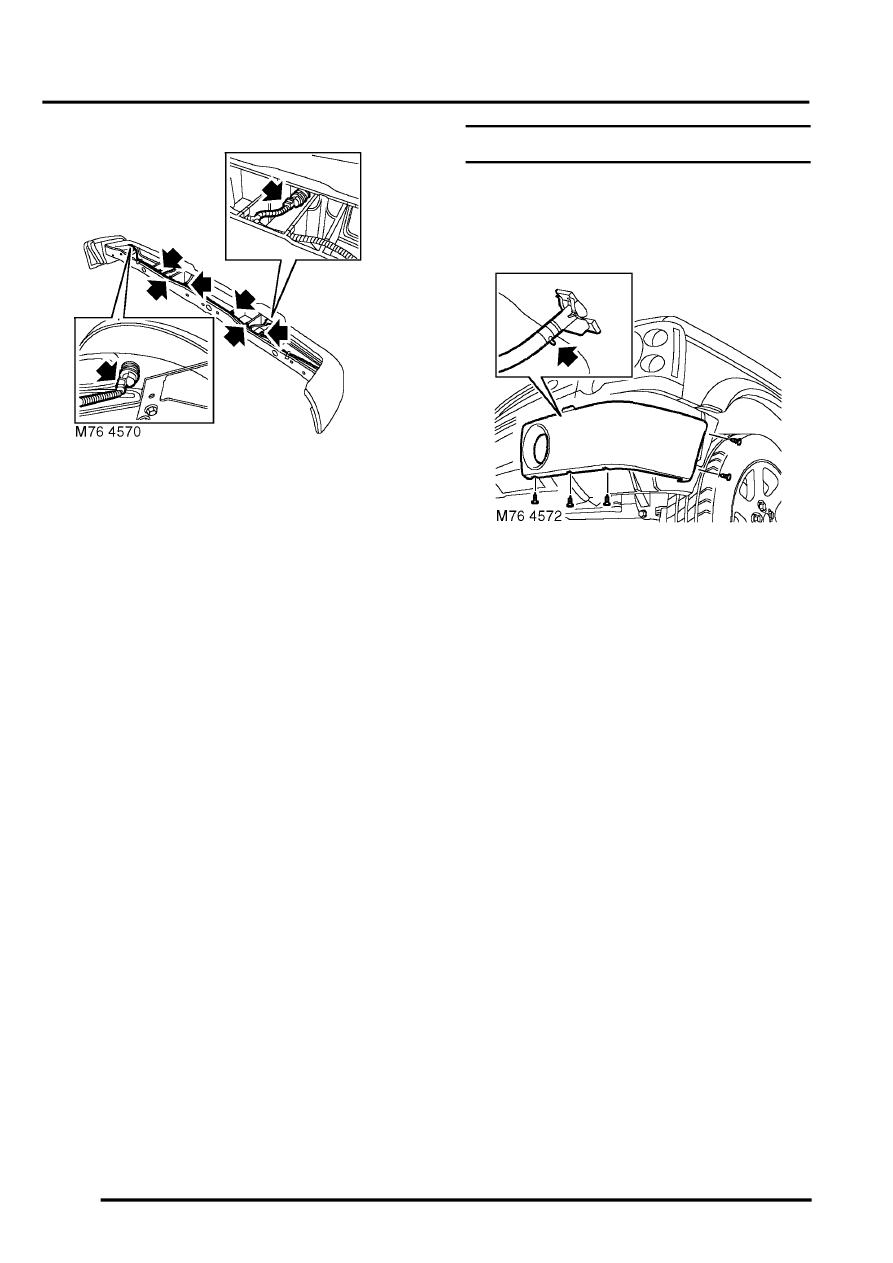

7. Disconnect 4 park distance control sensor

harness multiplugs and remove 6 clips
retaining harness.

8. Release 3 clips retaining harness and remove

harness.

9. Noting their fitted positions, release and

remove 4 park distance control sensors and
sensor housings.

Refit

1. Fit sensor housings to bumper, ensuring lugs

on housings are aligned with cut-outs in
bumper.

2. Fit and secure sensors to housings.
3. Fit harness, secure with clips and connect

multiplugs

4. Fit closing panel and secure with bolts and

screws.

5. With assistance, fit bumper assembly to body.
6. Fit bolts securing bumper and tighten to 45 Nm

(33 lbf.ft).

7. Secure rear lamp harness clips and connect

park distance control sensor harness multiplug.

8. Fit both rear tail lamps.

 +

 LIGHTING, REPAIRS, Lamp - tail/

flasher - bumper.

Trim finisher - bumper - front - from 03MY

$% 76.22.19

Remove

1. Remove 5 screws securing front bumper

finisher to bumper and position the finisher
aside.

2. Release clip securing washer hose to

headlamp washer jet and disconnect the hose.

3. Remove the bumper finisher.

NOTE: Do not carry out further dismantling if
component is removed for access only.

4. Remove clip securing headlamp washer jet to

bumper finisher and remove the washer jet.

Refit

1. Fit and secure headlamp washer jet to bumper

finisher.

2. Position bumper finisher to bumper, fit washer

hose to washer jet and secure with clip.

3. Fit bumper finisher to bumper and secure with

screws.
